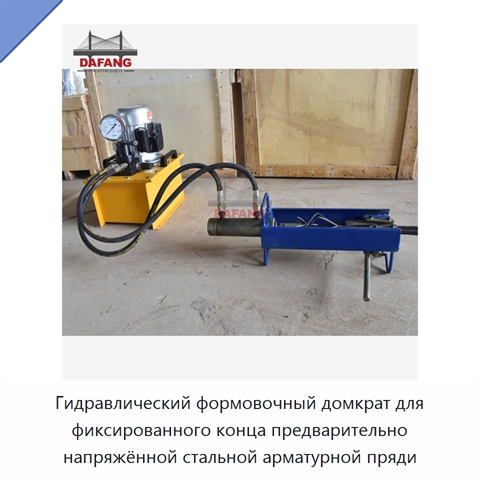

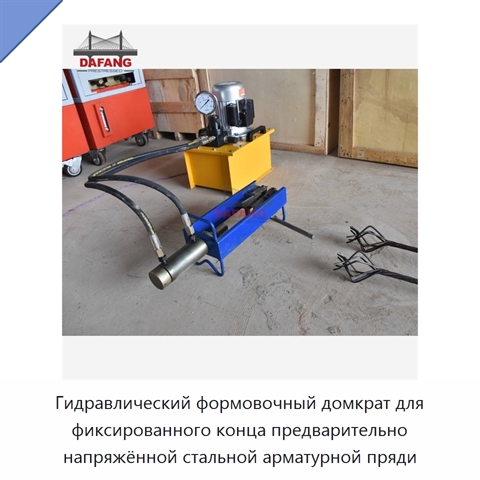

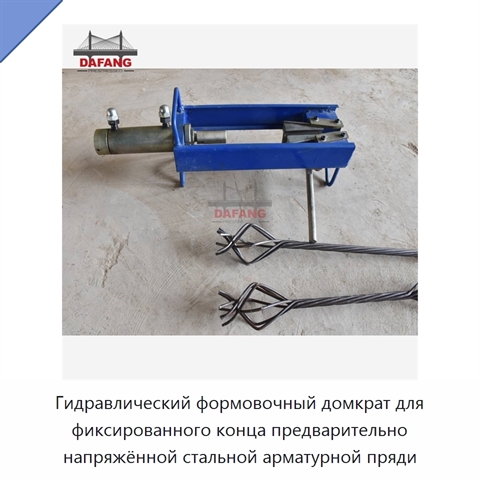

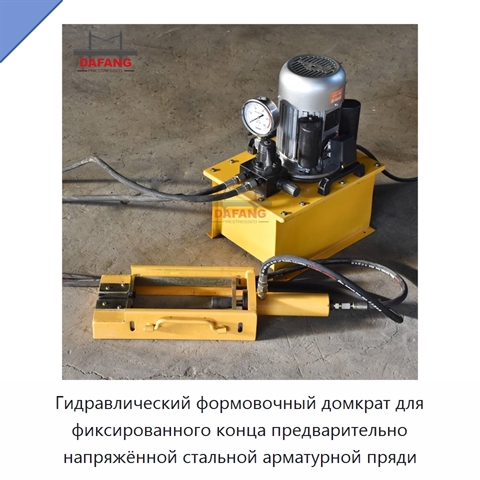

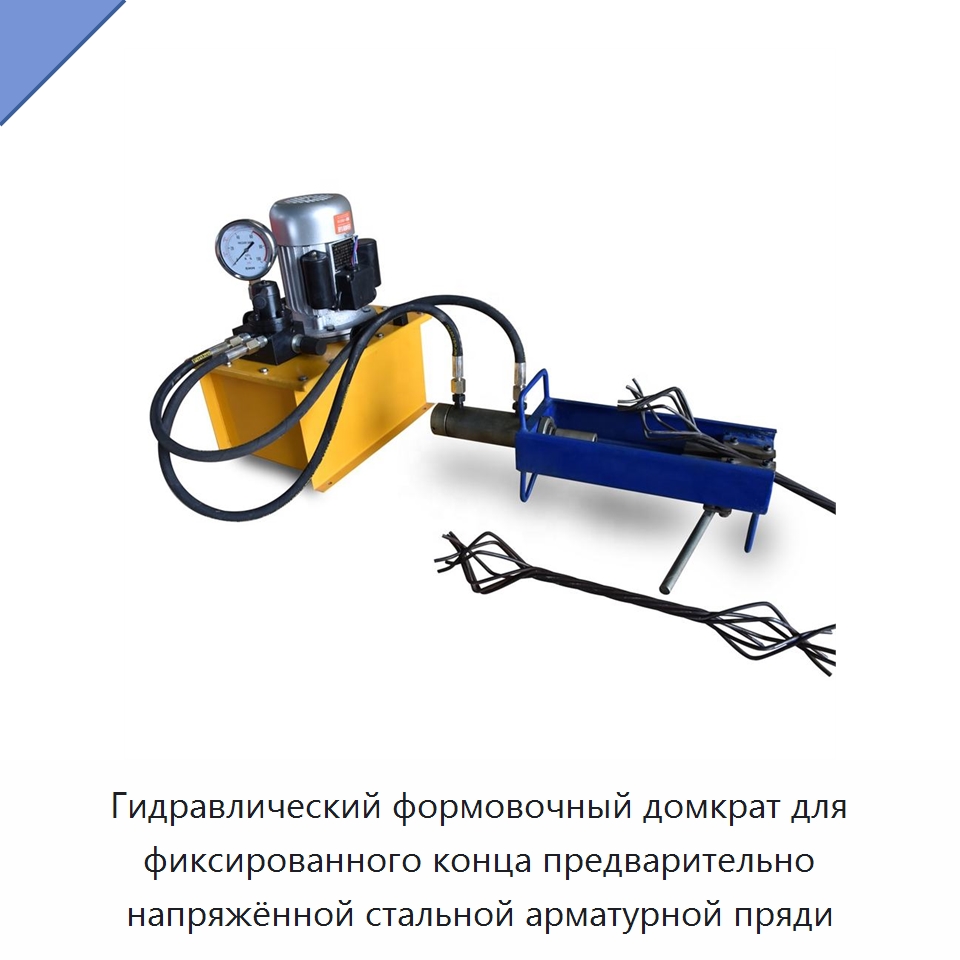

Гидравлический формовочный домкрат для фиксированного конца предварительно напряжённой стальной арматурной пряди

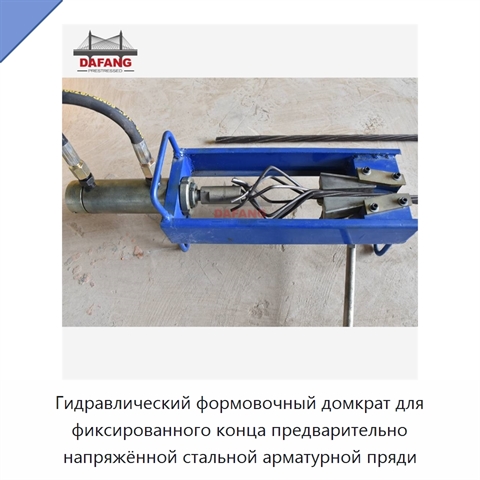

Под действием пружины фиксированный конец предварительно напряжённой стальной арматурной пряди вводится в зажим нажимной головки. При подаче масла в гидроцилиндр поршень перемещает головку, а наклонные поверхности затягивают зажимные вкладыши и удерживают прядь. В конечном положении участок между головкой и местом зажима сдавливается до грушевидной формы, напоминающей цветок. На обратном ходе поршень приводит в действие механизм размыкания, который разводит вкладыши и освобождает обработанную прядь. Сформированный участок совместно с сеткой, спиральной арматурой, хомутами или другой конструкционной арматурой сцепляется с бетоном и образует самоанкерующуюся головку, поэтому отдельный концевой анкер не требуется. После замены зажимных вкладышей домкрат можно использовать с прядями других типоразмеров. Номинальное усилие запрессовки составляет 19,9 кН, номинальное давление масла — 50 МПа, а давление масляного насоса — не более 50 МПа. Габаритные размеры равны 630 × 200 × 86 мм, масса — 15 кг. В гидросистеме используется гидравлическое масло № 46.
