Артикул: 119-523
Модель: УЕ-973-9
Секция: Дополнительная

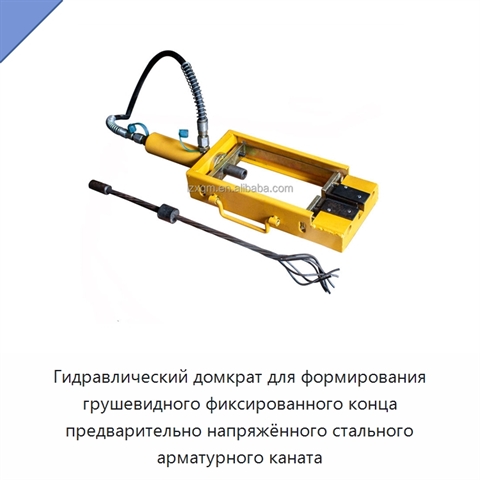

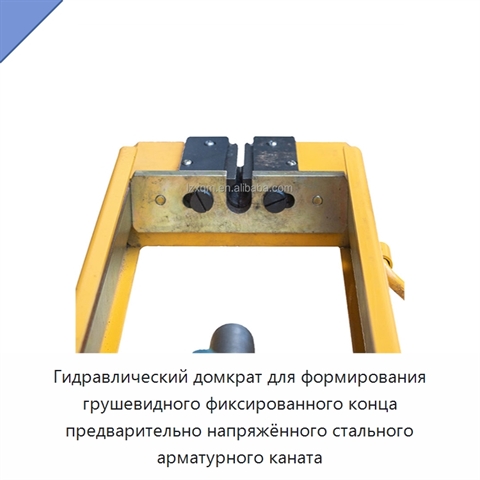

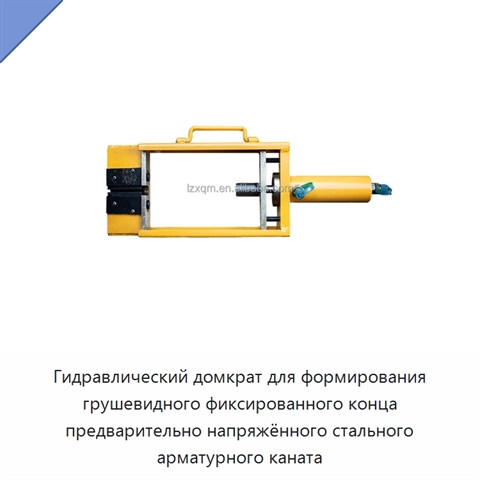

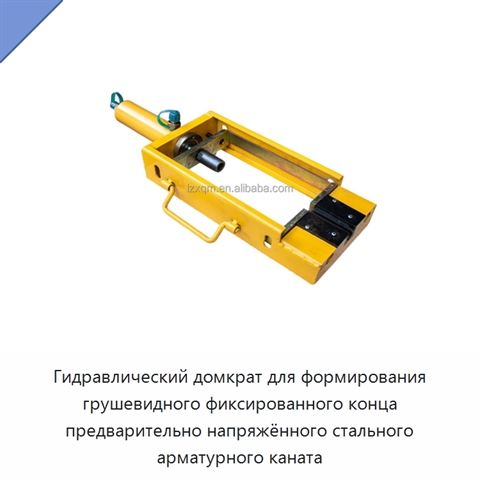

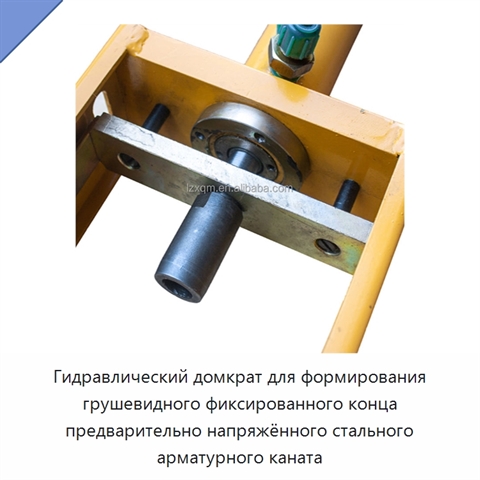

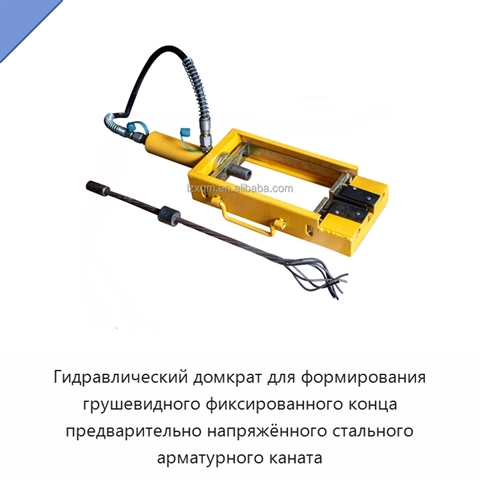

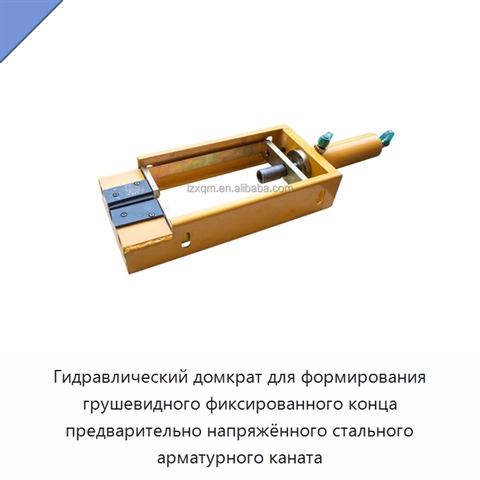

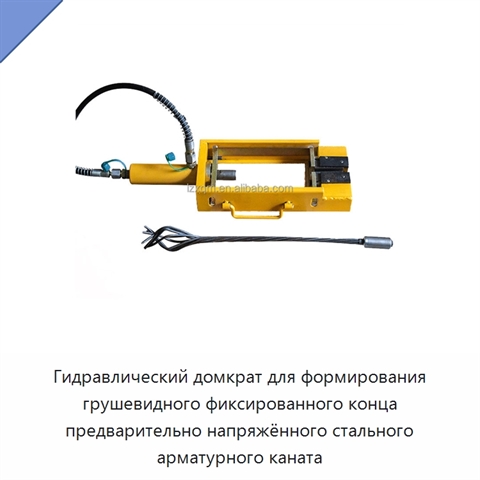

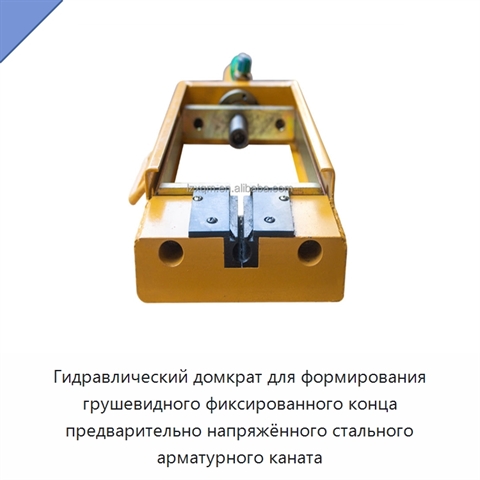

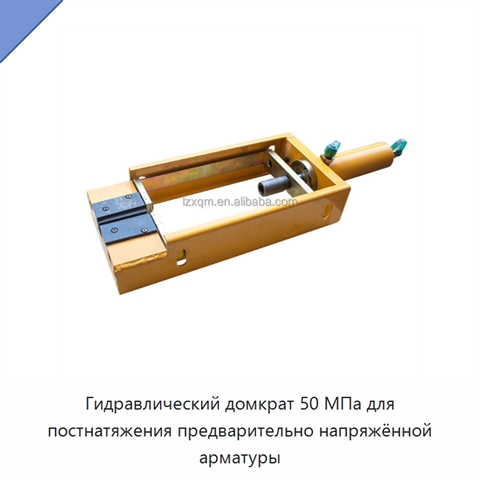

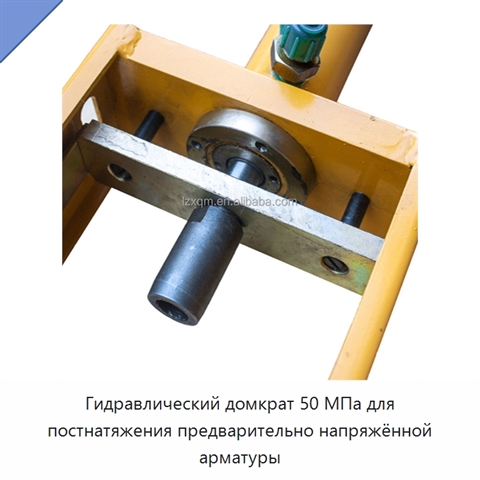

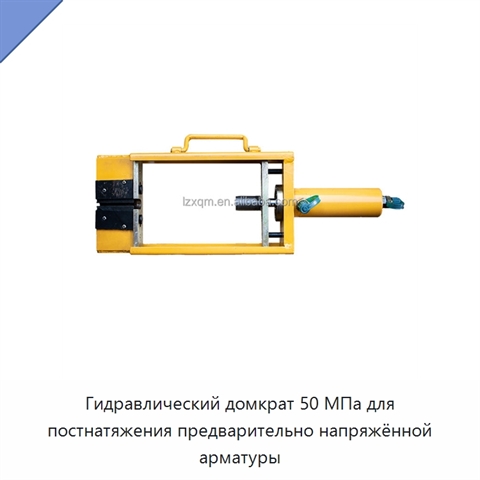

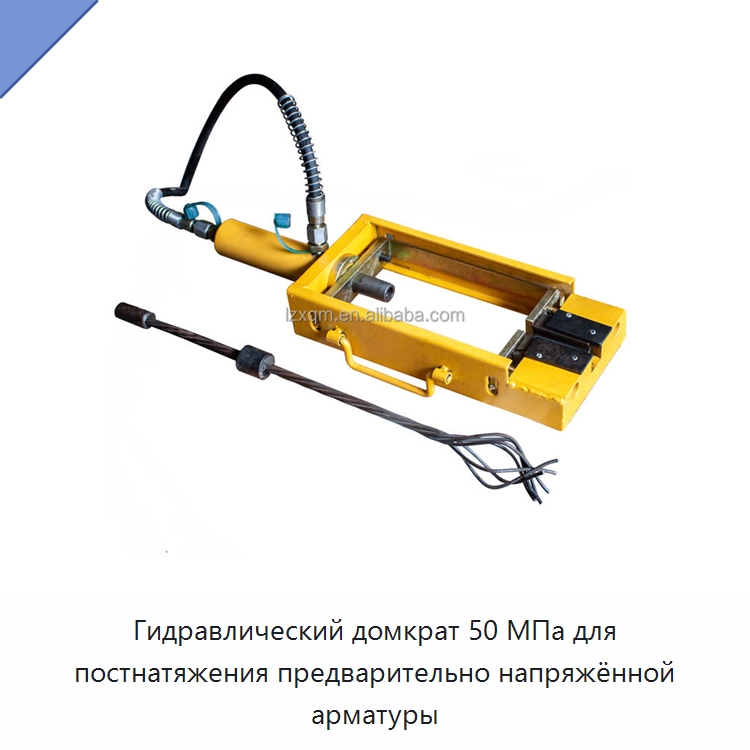

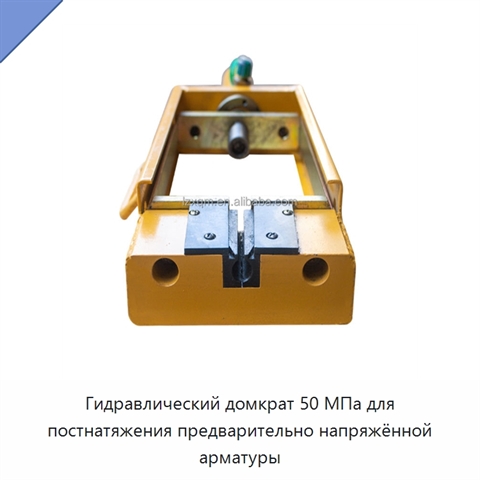

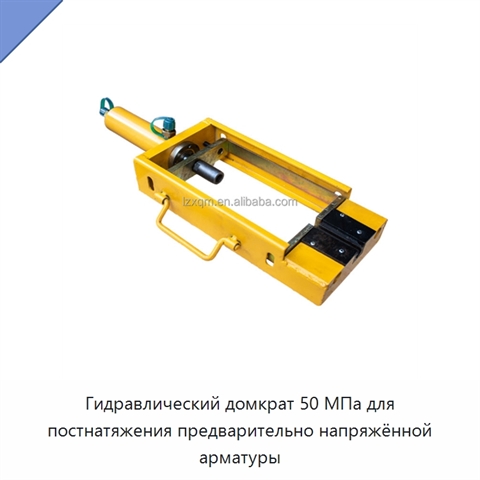

Гидравлический домкрат для формирования грушевидного фиксированного конца предварительно напряжённого стального арматурного каната
Гидравлический домкрат обжимает фиксированный конец предварительно напряжённого стального арматурного каната, придавая ему грушевидную цветкообразную форму. Сформированный участок удерживается, обжимается и анкеруется в бетоне совместно с сеткой, спиральной арматурой, хомутами или другим конструкционным армированием. В результате образуется самоанкерующаяся анкерная головка, поэтому отдельный анкер на фиксированном конце не требуется. После замены пластины, зажимающей канат, домкрат может работать с другими типоразмерами. Конструкция состоит из гидравлического домкрата, головки, рамы, зажимных пластин арматурного каната и комплекта механизмов освобождения зажима. Канат пропускают через зажимную пластину в пластину прижимной головки; усилие пружины обеспечивает начальный лёгкий зажим. После заполнения гидроцилиндра маслом канат фиксируется за счёт угла установки зажимной пластины. При перемещении поршня в конечное положение участок каната между зоной зажима и прижимной головкой прессуется в грушевидную форму. Домкрат предназначен преимущественно для арматурных канатов диаметром 12.7 и 15.24 мм. Номинальное давление масла составляет 50 МПа, номинальное тяговое усилие — 35.5 кН, ход обжатия — 70 мм. Площадь поршня натяжения равна 0.0071 м², а площадь возвратного поршня — 0.0045 м². Габаритные размеры домкрата составляют 181×86×599 мм, масса — 20 кг. *
Задать вопрос Искать на Baidu
*) Примечание: описание предоставлено иностранным производителем и опубликовано в авторской редакции. Информация о товаре соответствует документации производителя. Инженеры отдела 91Т проводят плановую техническую редактуру материала для уточнения терминологии и повышения удобства восприятия.
Какую задачу решает гидравлический домкрат для обжатия арматурного каната
Гидравлический домкрат используют для обжатия фиксированного конца предварительно напряжённого стального арматурного каната диаметром 12.7 или 15.24 мм в грушевидную форму с последующей анкеровкой сформированного участка в бетоне.
Характеристики УЕ-973-9
Модель (по базе 91Т)УЕ-973-9
Область примененияпоследующее натяжение напрягаемого арматурного каната, предварительно напряжённый бетон, проекты с последующим натяжением, натяжение предварительно напряжённого бетона
Тип губкилуковичный тип
Материалсталь, нержавеющая сталь, легированная сталь
Максимальная высота500
Максимальное давление50 МПа
Источник питанияэлектрический, гидравлический
Типгидравлический домкрат
Гидравлический домкрат для обжатия арматурного каната изготавливается в различных исполнениях, типоразмерах и комплектациях. Технические характеристики УЕ-973-9 могут быть изменены под требования заказчика.
Дата последней проверки актуальности информации: 31.07.26
Производитель и характеристики проверены.
Люди, которые искали Гидравлический домкрат для обжатия арматурного каната, также смотрели:

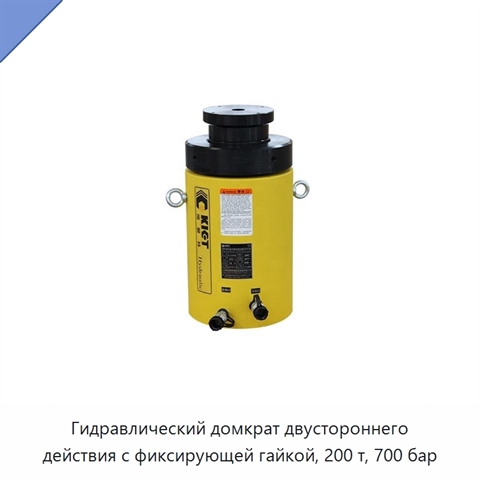

+5 фотоГидравлический домкрат двустороннего действия с фиксирующей гайкой, 200 т, 700 бар
Модель: РБ66
Гидравлический домкрат двустороннего действия имеет номинальную грузоподъёмность 200 т и максимальное рабочее давление 700 бар. Обратный ход выполняется гидравлически, а нагрузка фиксируется механической гайкой. Специальная конструкция цилиндра допускает боковую нагрузку до 10 %. Встроенный предохра

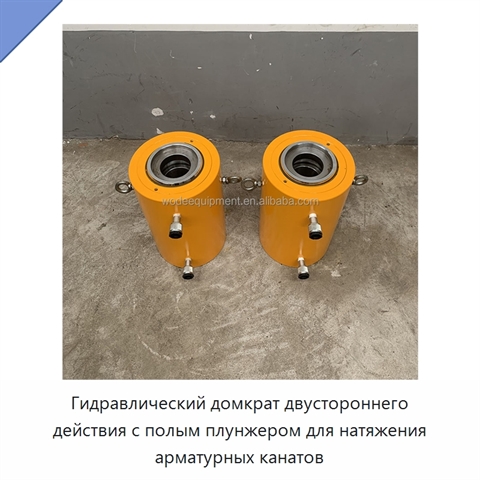

+5 фотоГидравлический домкрат двустороннего действия с полым плунжером для натяжения арматурных канатов
Модель: ЦК-1
Гидравлический домкрат двустороннего действия с полым плунжером предназначен для натяжения арматурных канатов, в том числе для многопрядного натяжения в системах последующего напряжения. Домкрат изготовлен из углеродистой стали и имеет гидравлический привод.

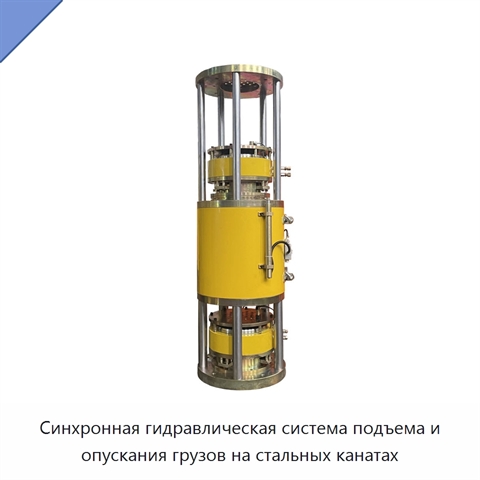

+5 фотоСинхронная гидравлическая система подъема и опускания грузов на стальных канатах
Модель: АПНС-76-1
Синхронная гидравлическая подъемная система обеспечивает подъем и опускание тяжелых объектов с передачей усилия через несущие стальные канаты. Управление выполняется компьютерным блоком, а источником усилия служит гидравлическое масло высокого давления. Поршень домкрата с центральным проходным отвер

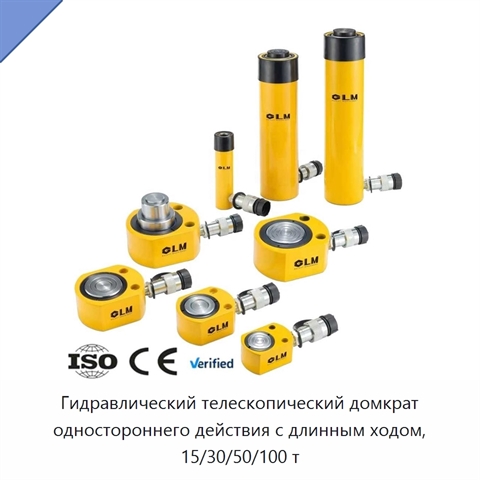

+5 фотоГидравлический телескопический домкрат одностороннего действия с длинным ходом, 15/30/50/100 т
