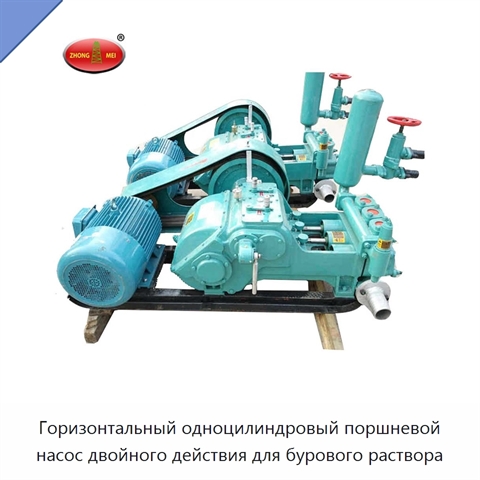

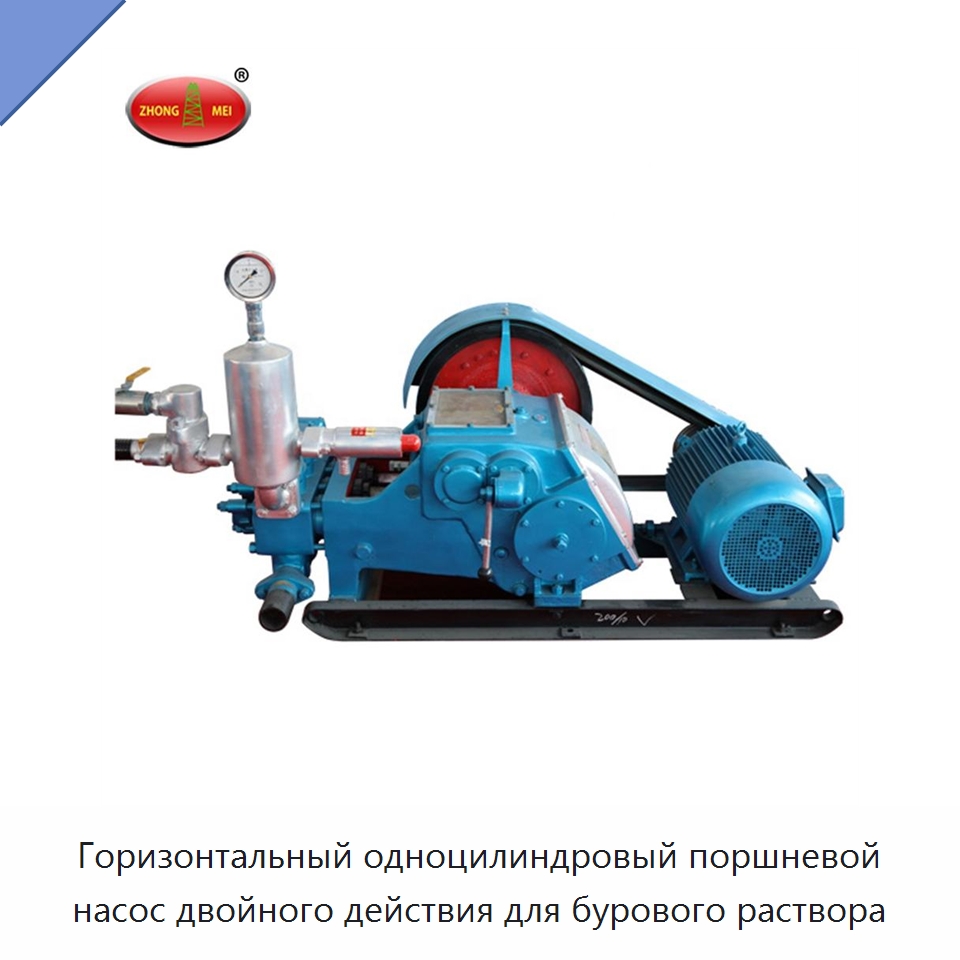

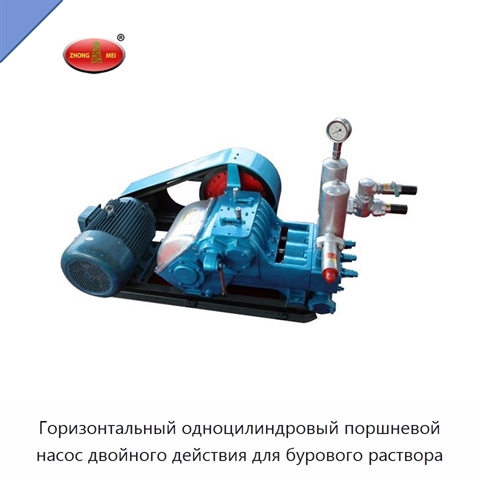

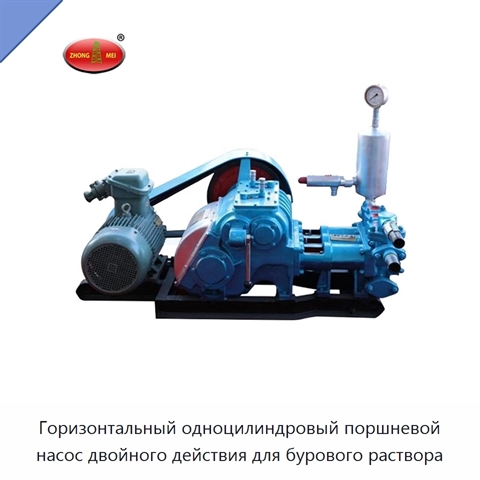

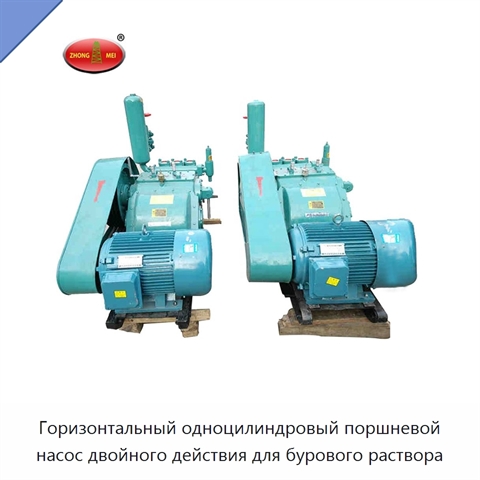

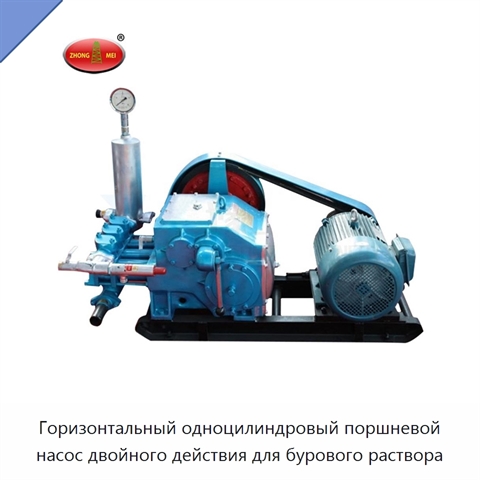

Горизонтальный одноцилиндровый поршневой насос двойного действия для бурового раствора

Насос представляет собой горизонтальный одноцилиндровый поршневой агрегат двойного действия с возвратно-поступательным движением. Головка насоса оснащена четырьмя стальными шаровыми клапанами диаметром 40 мм, что повышает давление. Подача насоса составляет 160 л/мин при рабочем давлении 1,6 МПа. Диаметр цилиндра равен 95 мм, ход поршня — 85 мм, частота возвратно-поступательных движений — 165 в минуту. Частота вращения трансмиссионного вала составляет 951 об/мин. Насос оборудован шкивом клиноремённой передачи диаметром 270 мм; шкив имеет профиль B и три канавки. Мощность передачи составляет 7,5 кВт. Диаметр всасывающего трубопровода — 45 мм, сливного трубопровода — 38 мм. Габаритные размеры по длине, ширине и высоте составляют 1110 × 800 × 950 мм, масса без силовой установки — 136 кг. Насос применяют для подачи промывочного раствора во взрывные скважины при геофизических исследованиях, а также для подачи промывочной жидкости в скважину при бурении коренных пород инженерно-геологической буровой установкой. Компактные размеры, небольшая масса и долговечность делают насос подходящим для геологической разведки.
