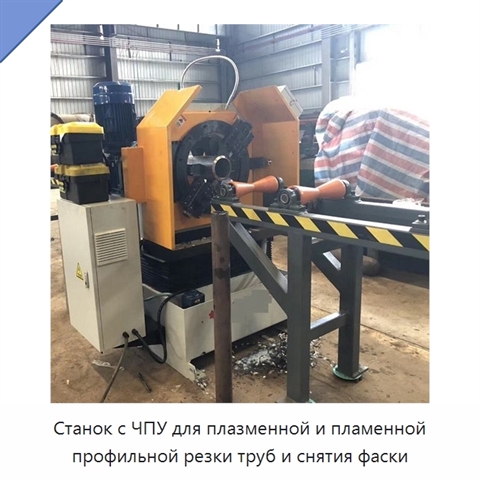

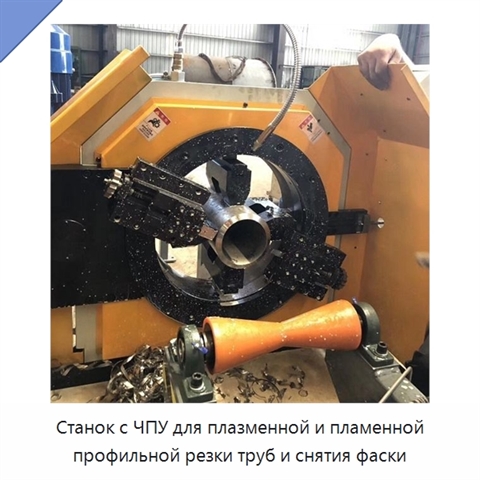

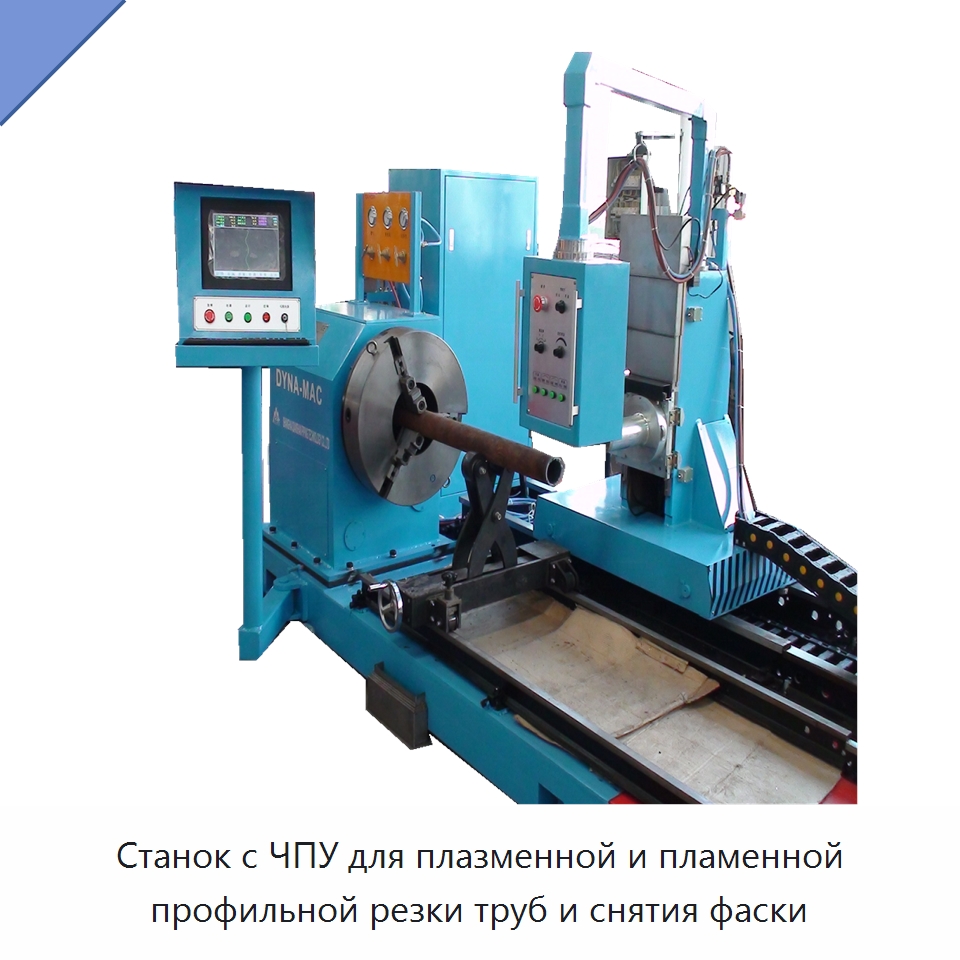

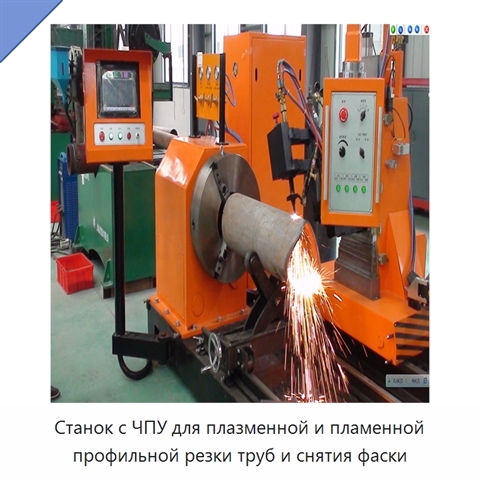

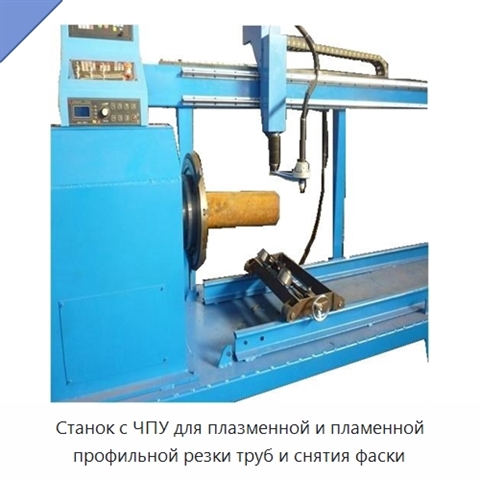

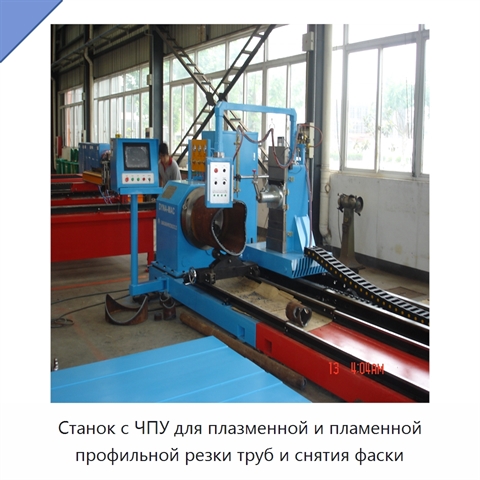

Станок с ЧПУ для плазменной и пламенной профильной резки труб и снятия фаски

Для плазменной резки толщина стенки трубы составляет 1–25 мм и зависит от плазменного генератора, скорость находится в диапазоне 50–3800 мм/мин, а угол скоса регулируется в пределах ±45°; при пламенной резке толщина стенки составляет 5–60 мм, скорость — 50–750 мм/мин, а регулируемый угол скоса — ±60°. Диаметр обрабатываемых труб — Ø57–Ø426/630/830/1016/1219/1524 мм, длина — не более 6 м, максимальная масса загружаемой трубы — 15 000 кг. Координатная схема предусматривает вращение заготовки по оси X, осевое перемещение при резке по оси Y, осевое качание резака по оси Z, его радиальное качание по оси W, вертикальный подъём и опускание шпинделя по оси U, а также выдвижение и втягивание сопла по оси V. Управление осуществляется системой ЧПУ через сенсорный экран с человеко-машинным интерфейсом. Погрешность продольного перемещения находится в пределах ±0,2 мм на 1000 мм, ошибка угла поворота не превышает 1° на 180°, точность повторного позиционирования образующей составляет ±0,3 мм. Поверхность реза получается чистой, без шлаковых остатков.

Наименование производителя

CNC PCM 3/4/5/6 Axis Plasma and Flame Pipe Profile Cutting Machine
