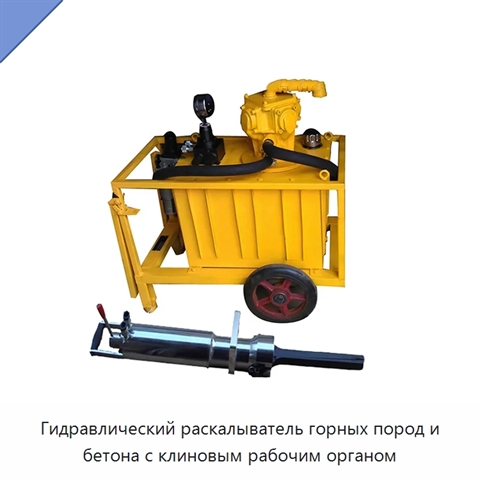

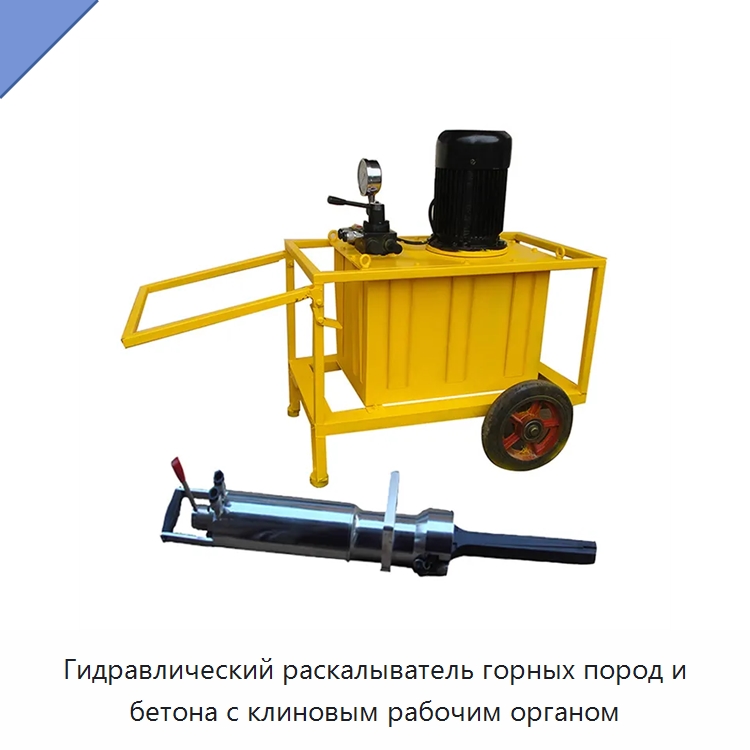

Гидравлический раскалыватель горных пород и бетона с клиновым рабочим органом

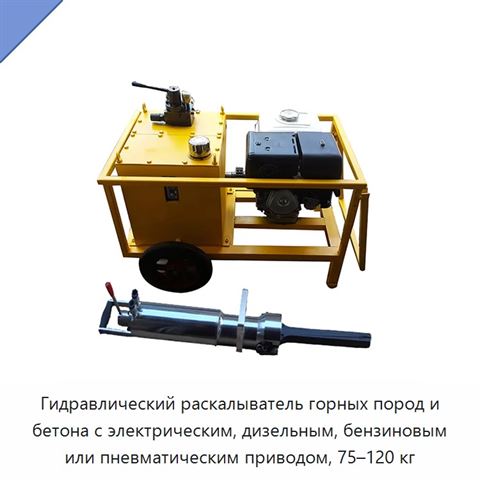

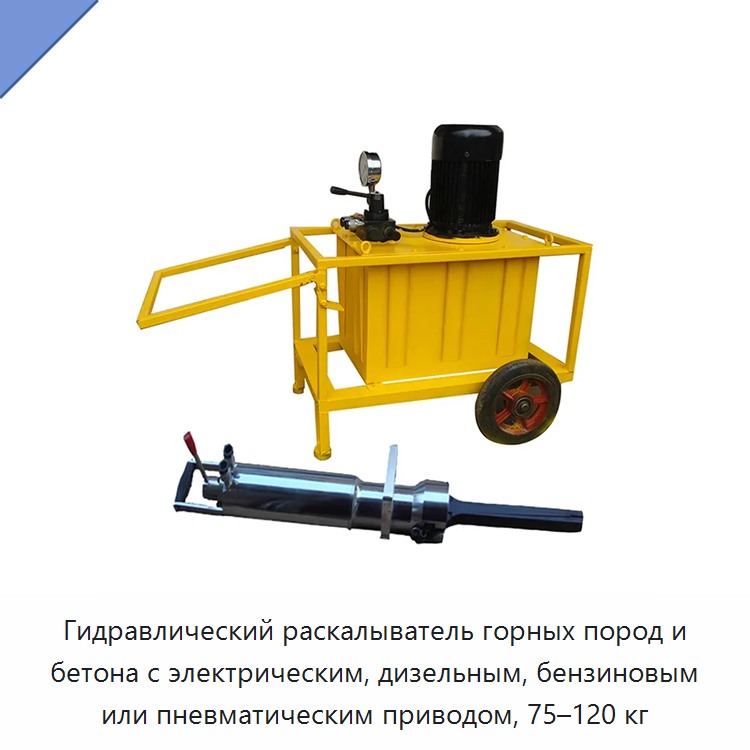

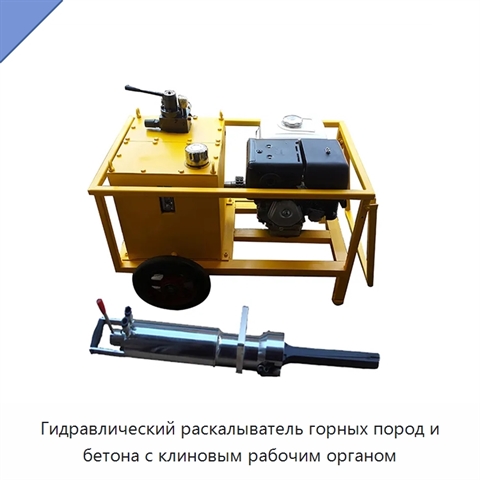

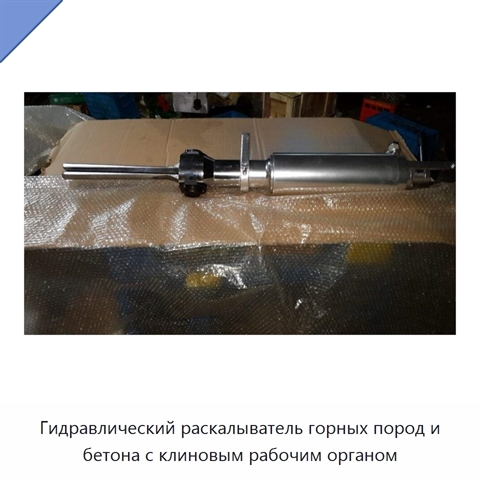

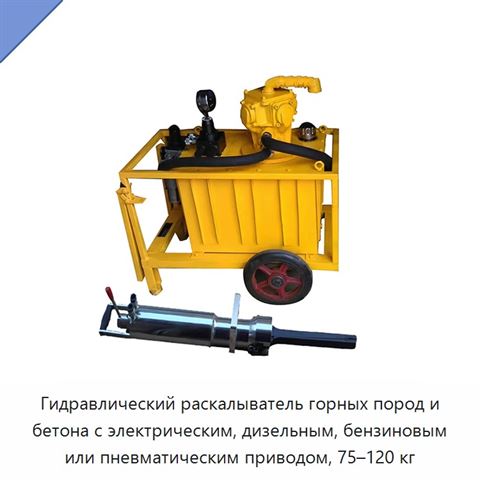

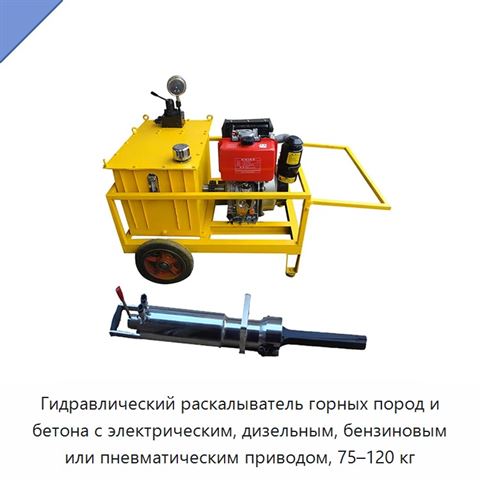

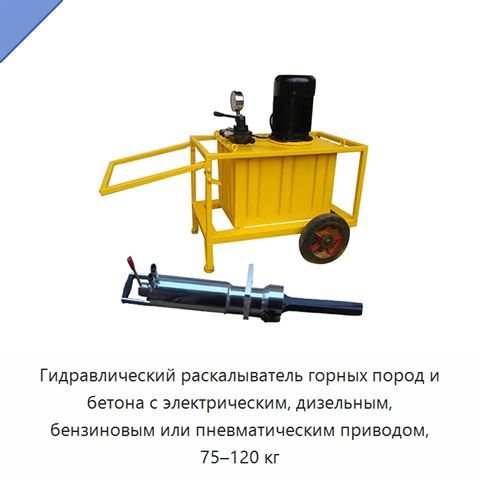

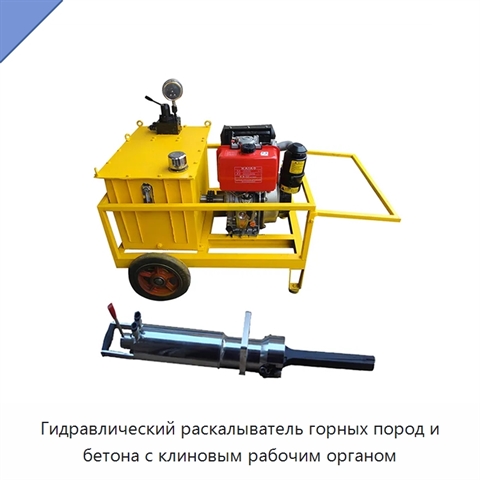

Гидравлический раскалыватель создаёт трещины в камне, скальных породах и бетоне за 5–12 с. Клиновый рабочий орган состоит из клина и перьев и развивает усилие раскалывания 500–820 т при фактическом усилии разделения 280–500 т. Диаметр рабочих отверстий составляет 38–48 мм, а их минимальная глубина в зависимости от исполнения находится в диапазоне 450–800 мм. Длина клина составляет 150–450 мм, внутренний диаметр поршня — 80 или 90 мм, масса раскалывающего модуля — 20–28 кг. Рабочее давление гидросистемы составляет 55–60 МПа. Рабочей средой служит гидравлическое противоизносное масло 46 или 68. Одна гидростанция обеспечивает работу от 1 до 10 раскалывающих модулей. Гидростанция оснащается дизельным, бензиновым, электрическим либо пневматическим приводом. Мощность дизельного привода составляет 7,7 кВт, бензинового — 7,5 л. с., электрического — 0,75, 2,2, 4 или 7,5 кВт, пневматического — 4,04 кВт или 5,5 л. с. Рабочий расход для дизельного, бензинового и электрического исполнений составляет 2,13 л в минуту, для пневматического — 13 л в минуту. Габариты дизельной гидростанции составляют 1150 × 1180 × 940 мм при массе 120 кг, бензиновой — 1200 × 1170 × 800 мм при массе 100 кг, электрической — 384 × 280 × 620 мм при массе 75 кг, пневматической — 364 × 280 × 620 мм при массе 100 кг. Вместимость бака для дизельного, бензинового, электрического и пневматического исполнений составляет соответственно 40, 40, 30 и 40 л. Оборудование применяется в карьерах, при вторичном разрушении крупных металлических и неметаллических руд, частичном и полном демонтаже бетонных покрытий, фундаментов станков, мостов и строительных конструкций, а также при проходке тоннелей и разработке траншей в скальном грунте.
