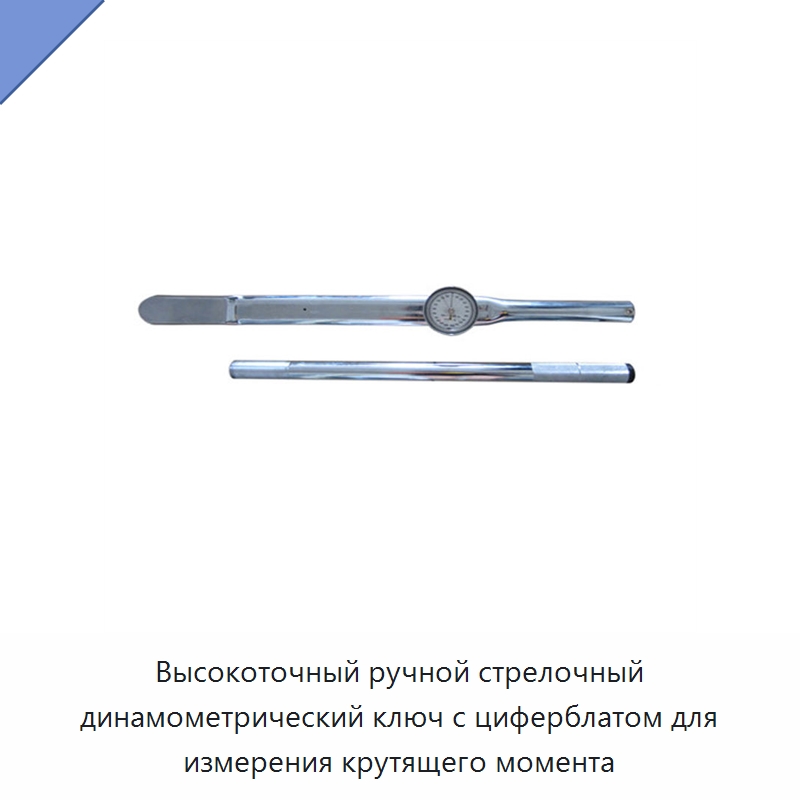

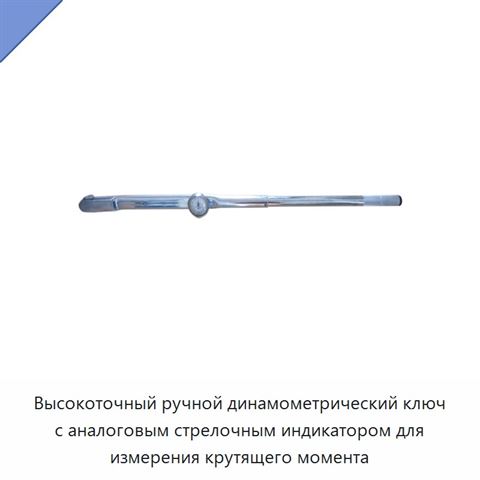

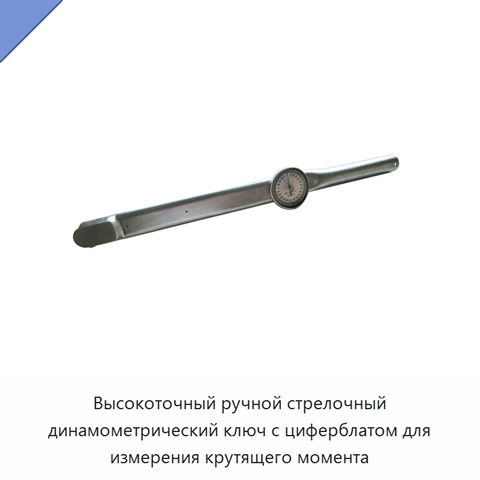

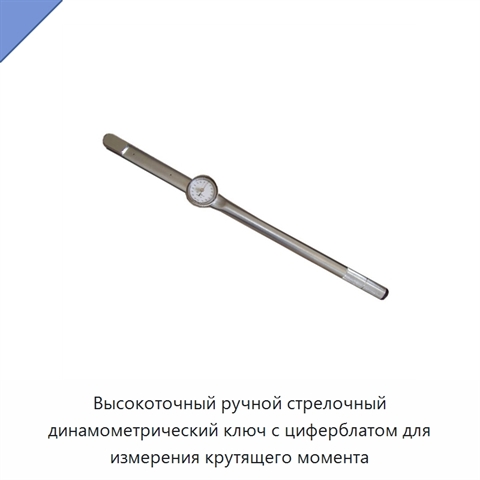

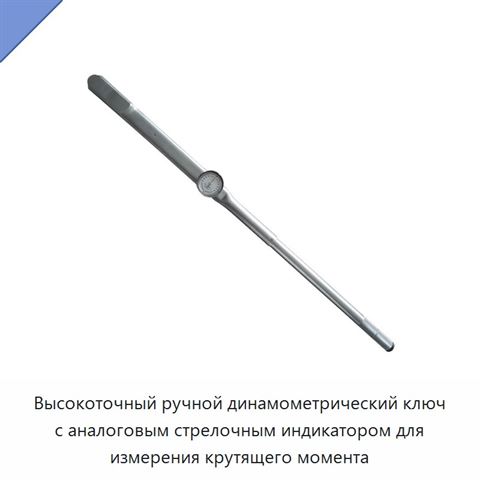

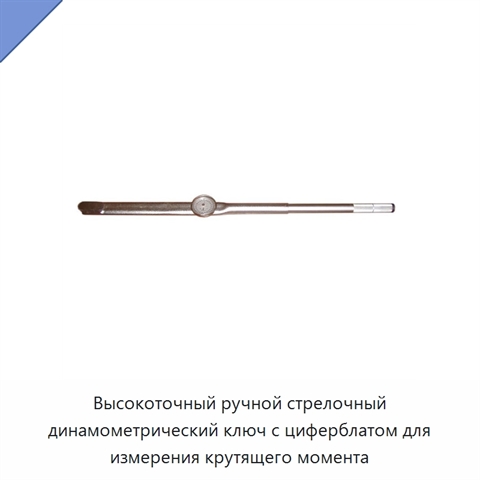

Высокоточный ручной стрелочный динамометрический ключ с циферблатом для измерения крутящего момента

Ручной стрелочный динамометрический ключ предназначен для измерения и контроля крутящего момента при затяжке гаек, болтов и других резьбовых крепежных деталей. Аналоговый циферблат со стрелкой наглядно отображает измеряемое значение, а механизм памяти сохраняет достигнутый крутящий момент. Конструкция включает корпус ключа, упругий элемент, механизм усиления, механизм индикации и механизм памяти. Материал ключа — легированная сталь. Измерение выполняется в обоих направлениях с точностью ±3 %. Поддерживаются метрическая и имперская дюймовая системы измерения. Для диапазонов 0,3–3, 0,6–6 и 1–12 Н·м длина составляет 305 мм, эффективное плечо — 215 мм, масса — 0,45 кг, присоединительный квадрат — 6,3 мм (1/4 дюйма). Цена деления для этих диапазонов равна соответственно 0,05, 0,1 и 0,2 Н·м. Диапазоны 3–25 и 5–50 Н·м имеют цену деления 0,5 Н·м, длину 320 и 355 мм, эффективное плечо 230 и 265 мм, массу 0,50 и 0,55 кг соответственно, с присоединительным квадратом 10 мм (3/8 дюйма). Для диапазонов 10–100 и 20–200 Н·м предусмотрен присоединительный квадрат 12,5 мм (1/2 дюйма); цена деления составляет соответственно 1 и 2 Н·м, длина — 395 и 497 мм, эффективное плечо — 305 и 400 мм, масса — 0,60 и 0,80 кг. Исполнения с диапазонами 30–280, 40–420, 50–560 и 70–700 Н·м оснащены квадратом 20 мм (3/4 дюйма), имеют цену деления 3, 5, 5 и 10 Н·м, длину 690, 890, 1100 и 1330 мм, эффективное плечо 610, 800, 1060 и 1220 мм, массу 1,35, 2,45, 3,85 и 4,50 кг соответственно. Для диапазонов 100–850, 100–1000, 200–1500 и 300–2100 Н·м используется присоединительный квадрат 25 мм (1 дюйм). Цена деления составляет соответственно 10, 10, 20 и 20 Н·м, длина — 1330, 1445, 1445 и 1472 мм, эффективное плечо — 1220, 1220, 1345 и 1345 мм, масса — 4,85, 5,10, 5,20 и 5,20 кг.
