Цементационная установка для приготовления и нагнетания цементных и бентонитовых суспензий

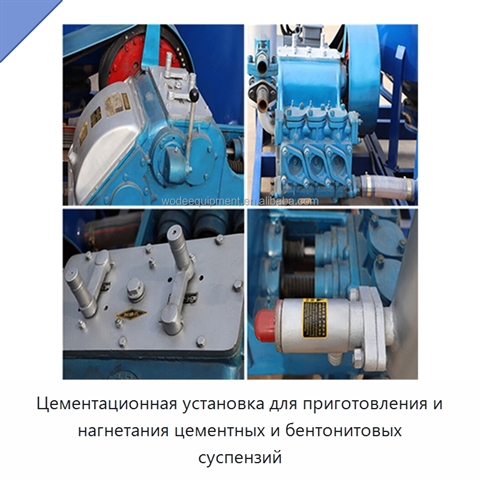

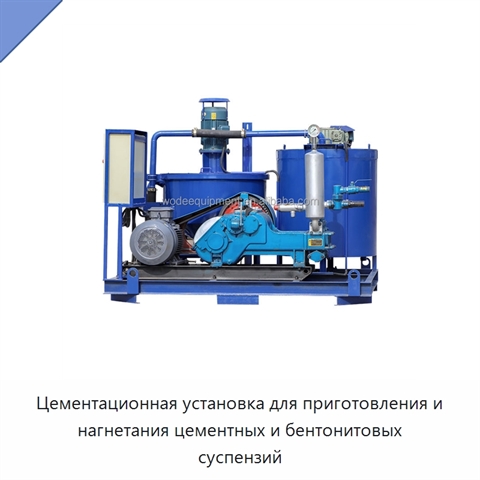

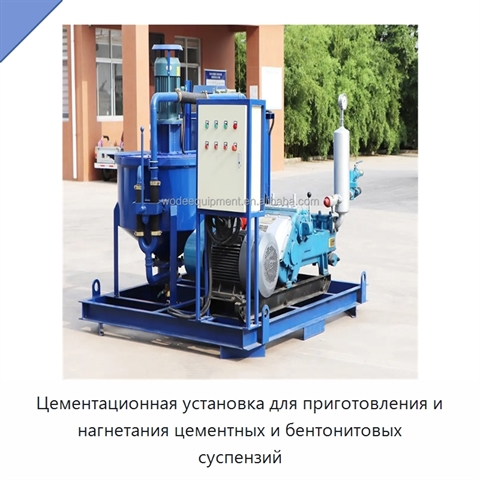

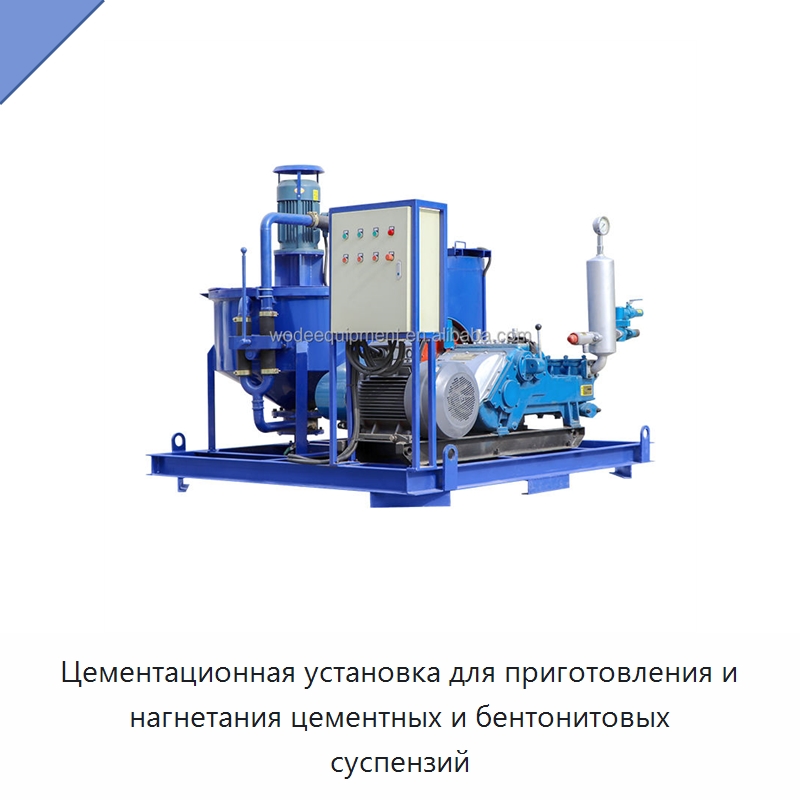

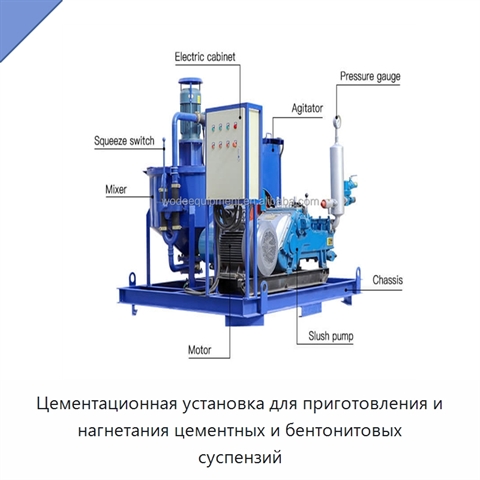

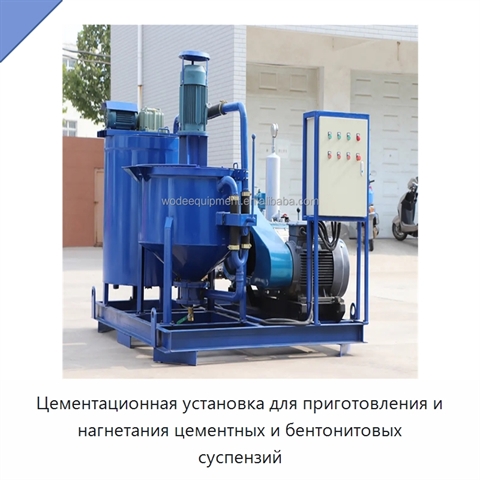

Цементационная установка объединяет на общей раме высокоскоростной коллоидный смеситель, мешалку и растворонасос. Смеситель с высокой скоростью и интенсивным сдвиговым воздействием создаёт вихревые потоки для быстрого и равномерного смешивания воды с цементом или бентонитом до получения однородной суспензии. Приготовленная суспензия поступает в мешалку, после чего растворонасос нагнетает её из смесительного барабана или накопительного бака. Такая компоновка обеспечивает непрерывное перемешивание и нагнетание. Объём смесителя составляет 400 л, скорость вращения — 1500 об/мин. Мешалка имеет объём 700 л, скорость вращения 45 об/мин и мощность 3 кВт. Трёхцилиндровый одноходовой поршневой насос возвратно-поступательного действия создаёт непрерывный поток с малой пульсацией. Ход поршня составляет 110 мм, диаметр цилиндра — 80 мм. Частоты работы насоса составляют 214, 153, 109 и 78 ходов/мин, подача — соответственно 320, 230, 165 и 118 л/мин, давление — 2,2, 3,6, 6,2 и 10 МПа. Давление нагнетания и подача регулируются. Насос рассчитан на частицы размером до 5 мм. Установка имеет гидравлический привод от электродвигателя; мощность привода насоса составляет 30 кВт. Габаритные размеры — 2300×2100×1880 мм, масса — 1500 кг.
