Гидравлическая система открывания гаражных ворот с двумя синхронно работающими цилиндрами

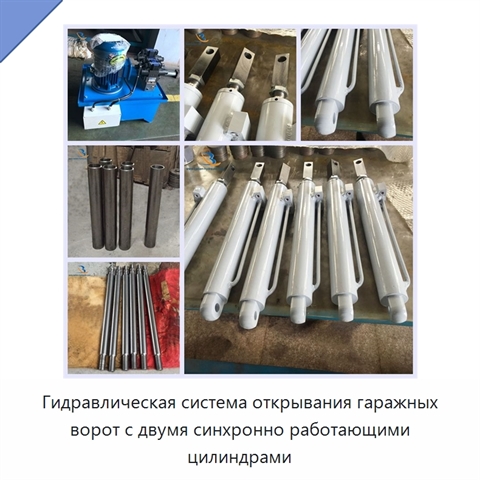

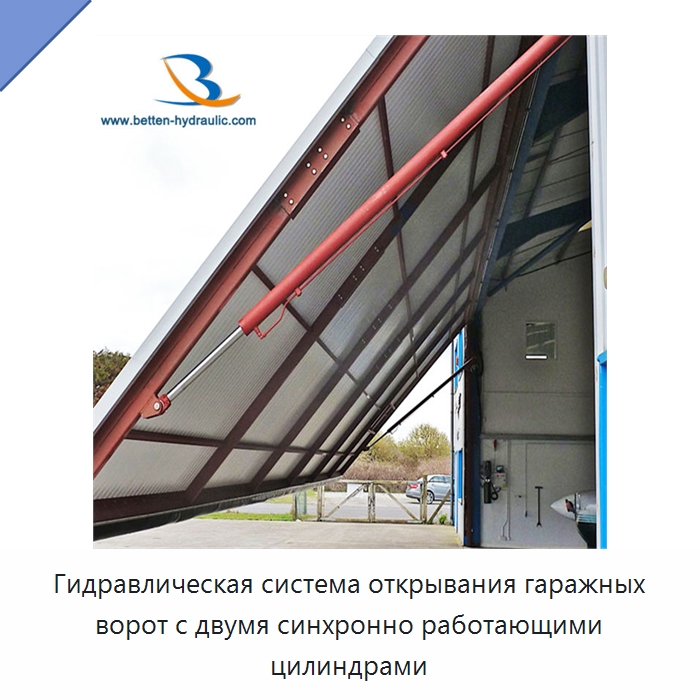

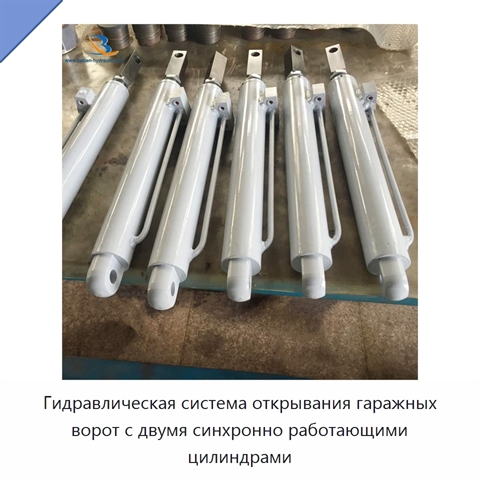

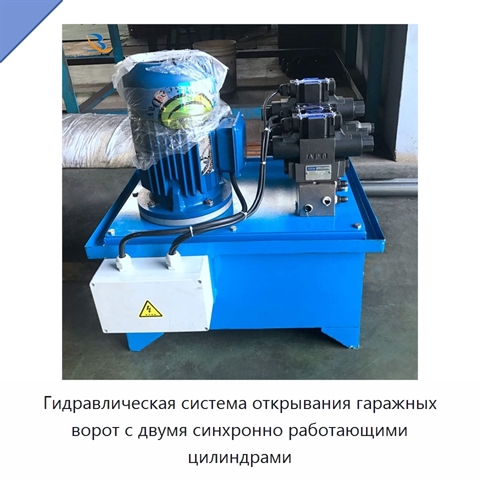

Для гаражных ворот массой менее 2 т гидравлическая система комплектуется двумя цилиндрами 50/30-300, силовым блоком на 220 В для управления обоими цилиндрами, одним гидравлическим предохранительным замком и монтажными деталями. Цилиндры устанавливаются в верхней части ворот, открывают их вверх и одновременно срабатывают как при открывании, так и при закрывании. Маслопровод для внутренних соединений в комплект не входит. Для ворот массой более 2 т или специальной конструкции предусмотрена отдельная конфигурация системы. Ход цилиндров находится в диапазоне 50–16000 мм, внутренний диаметр трубы цилиндра — 40–1000 мм, диаметр штока — 12–500 мм. Гильза выполнена из меди; для трубы гидроцилиндра применяются углеродистая, легированная или нержавеющая сталь. Шток имеет твёрдое хромовое покрытие толщиной 35–55 мкм и полировку до шероховатости Ra 0,15 мкм. Максимальное расчётное давление составляет 700 бар. При изготовлении применяются закалка и отпуск, ультразвуковая очистка и автоматическая роликовая резка. Контроль выполняется с применением ультразвукового дефектоскопа, спектрографа, координатно-измерительной машины, металлографии и измерителя толщины хромового покрытия. ^*

*) Описание оборудования представлено в авторской редакции иностранного производителя. Инженеры отдела 91Т уже запланировали техническую и эстетическую редактуру. В ближайшее время мы уточним характеристики и терминологию, проверим технические нюансы и доработаем текст так, чтобы описание ИПВА-14-6В отвечало на большинство возникающих вопросов, а назначение оборудования, его возможности и круг решаемых задач стали понятными и доступными. Если не хотите ждать — задайте вопрос прямо сейчас.

Наименование производителя

Hydraulic System for Opening Garage Door, Swing Out Hydraulic Garage Doors
