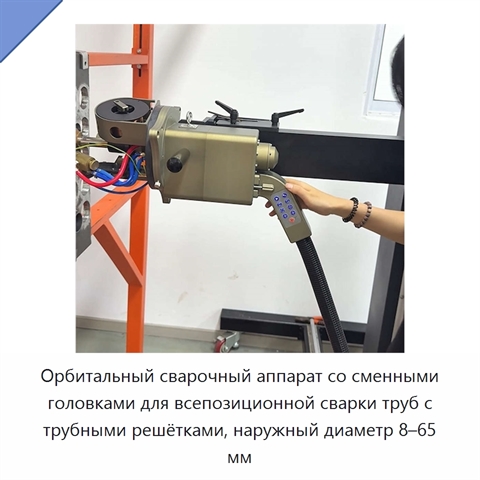

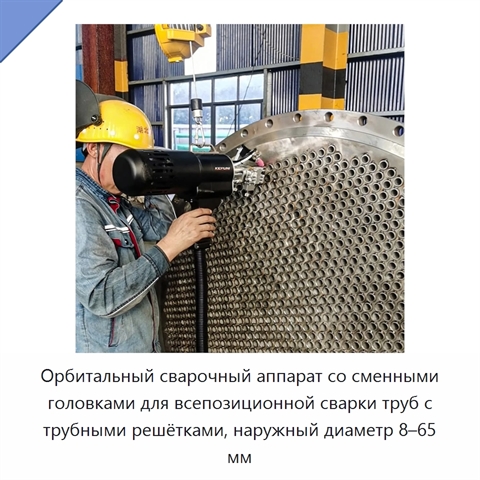

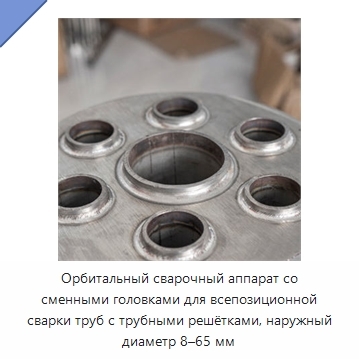

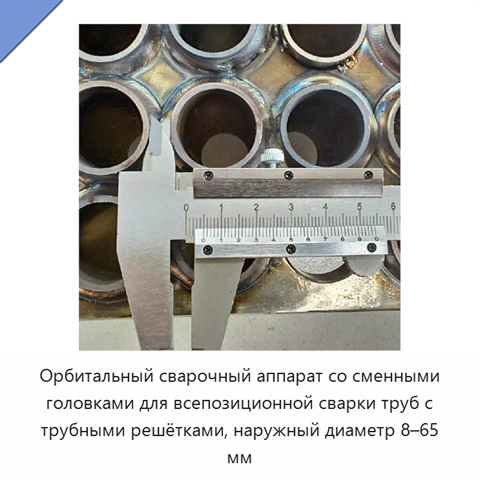

Орбитальный сварочный аппарат со сменными головками для всепозиционной сварки труб с трубными решётками, наружный диаметр 8–65 мм

Орбитальный сварочный аппарат предназначен для автоматической всепозиционной стыковой сварки труб с трубными решётками. Сменные сварочные головки рассчитаны на наружный диаметр труб 8–65 мм. Основные детали горелки прецизионно изготовлены из титанового сплава и сочетают малую массу, износостойкость и коррозионную стойкость. Встроенный коаксиальный механизм подачи проволоки оснащён расположенной сзади катушкой и удлинённым внутренним каналом, который выпрямляет присадочную проволоку до её поступления к дуге и обеспечивает плавную стабильную подачу без перегибов. Угол головки горелки регулируется от 0° при параллельном положении до 60°. Двухмодульная система с пневматической разжимной оправкой фиксирует горелку в канале трубы, автоматически выполняет центрирование и зажим; сменный сердечник подбирается по внутреннему диаметру трубы. Аппарат поддерживает четыре режима: сварку выступающей трубы, сварку трубы с трубной решёткой заподлицо, сварку плавлением без присадочной проволоки и сварку с подачей присадочной проволоки для более толстых сечений. Горелка совместима с углеродистой и нержавеющей сталью, титаном и никелевыми сплавами. Циркуляционное водяное охлаждение обеспечивает продолжительную непрерывную работу без перегрева. Система управления на базе ПЛК контролирует параметры сварочного процесса. Вращение выполняется планетарным мотор-редуктором постоянного тока, команды задаются с проводного пульта и кнопки управления. Диагностика отображает причину неисправности. Флеш-накопитель позволяет импортировать и экспортировать сварочные программы, а также выгружать архивные данные сварки. В реальном времени контролируются сварочный ток, напряжение, частота вращения и скорость колебаний; доступны печать данных одним нажатием и автоматическая печать. Длина дуги регулируется автоматически для работы с различными трубными деталями. При одинаковых условиях переход на другой диаметр трубы выполняется вводом его значения без повторной настройки сварочных параметров. ^*

*) Описание оборудования представлено в авторской редакции иностранного производителя. Инженеры отдела 91Т уже запланировали техническую и эстетическую редактуру. В ближайшее время мы уточним характеристики и терминологию, проверим технические нюансы и доработаем текст так, чтобы описание БТПЮ-37-2Э отвечало на большинство возникающих вопросов, а назначение оборудования, его возможности и круг решаемых задач стали понятными и доступными. Если не хотите ждать — задайте вопрос прямо сейчас.

Наименование производителя

KEPUNI G400 All-Position Tube Sheet Orbital Welding Machine Full Series Interchangeable Weld Heads OD 8-65mm, KEPUNI Self-Developed Automatic All-Position Tube Plate Heat Exchanger Welder Factory Direct, Narrow Tube Bridge Spacing Tube Sheet Insert Welding Machine for Welding of Plate Heat Exchanger & Boiler
