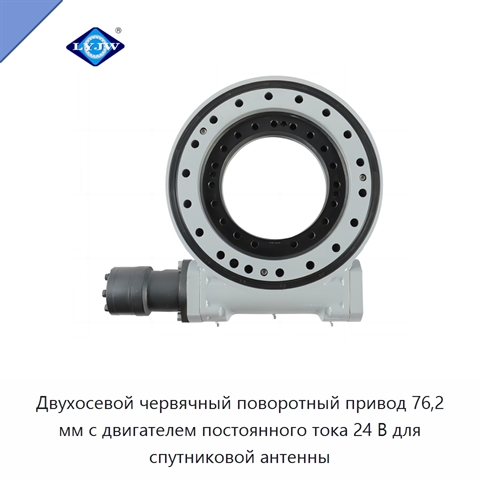

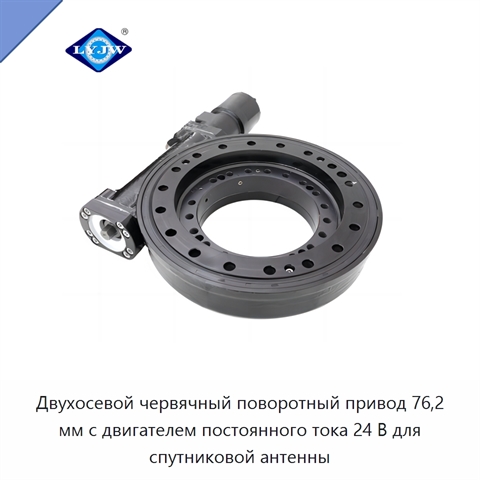

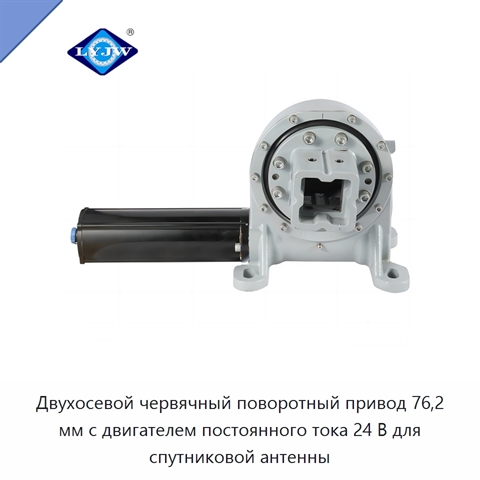

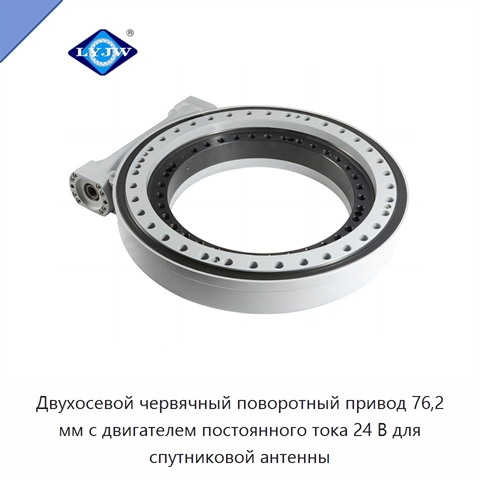

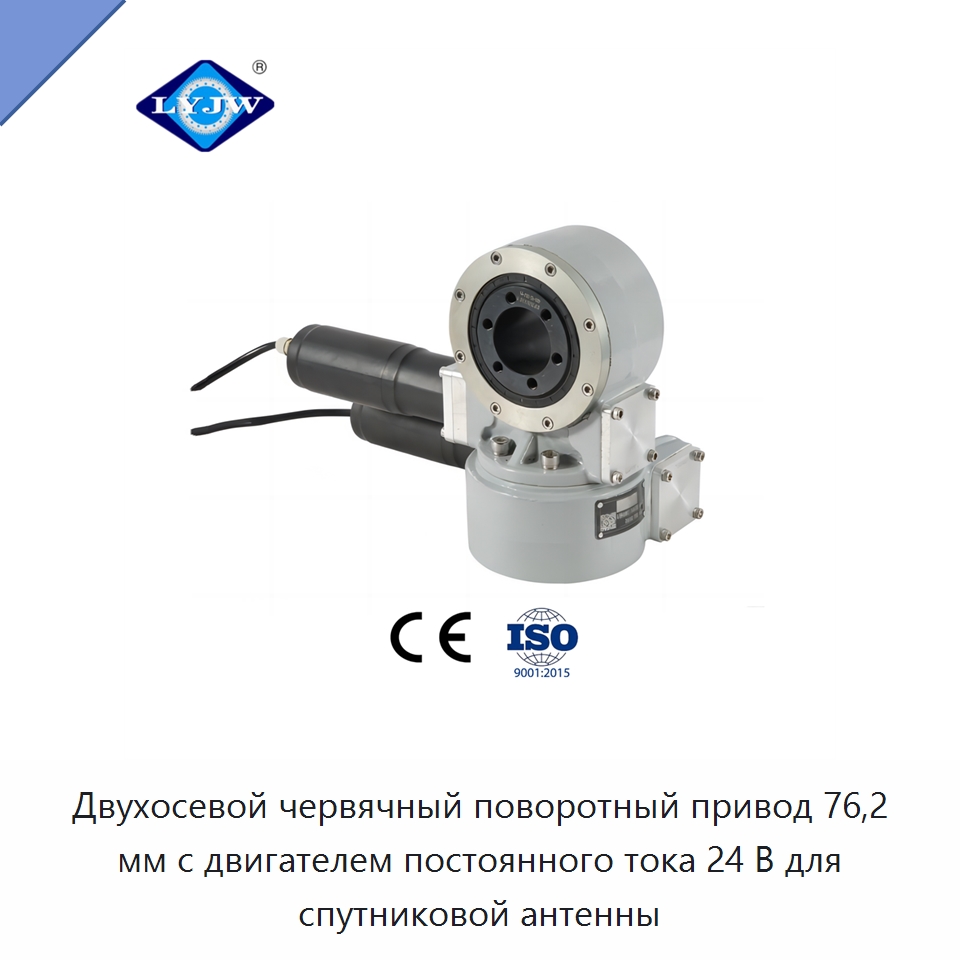

Двухосевой червячный поворотный привод 76,2 мм с двигателем постоянного тока 24 В для спутниковой антенны

Двухосевой червячный поворотный привод размером 76,2 мм предназначен для спутниковой антенны и системы слежения за Солнцем. Двигатель постоянного тока 24 В вращает червячный вал. Наружное кольцо опорно-поворотного подшипника поворачивается и передаёт крутящий момент через фланец, а внутреннее кольцо остаётся закреплённым в корпусе. Привод рассчитан на радиальные или осевые нагрузки. Выходной крутящий момент составляет 446 Н·м, опрокидывающий момент — 1100 Н·м, удерживающий крутящий момент — 2000 Н·м. Частота вращения на выходе равна 1 об/мин, передаточное отношение — 62:1, КПД — 40 %. Для монтажа применяются болты M10. Степень защиты — IP65. После термообработки зубчатое и червячное колёса приобретают высокую твёрдость и износостойкость; срок службы может достигать 25–30 лет. Зубья шлифуются, а червяк проходит специальную обработку для точной подгонки зазора. Применяется конструкция с двухкромочным каркасным масляным уплотнением. Компактное исполнение упрощает монтаж. ^*

*) Описание оборудования представлено в авторской редакции иностранного производителя. Инженеры отдела 91Т уже запланировали техническую и эстетическую редактуру. В ближайшее время мы уточним характеристики и терминологию, проверим технические нюансы и доработаем текст так, чтобы описание ЗГЯН-22-2Г отвечало на большинство возникающих вопросов, а назначение оборудования, его возможности и круг решаемых задач стали понятными и доступными. Если не хотите ждать — задайте вопрос прямо сейчас.
