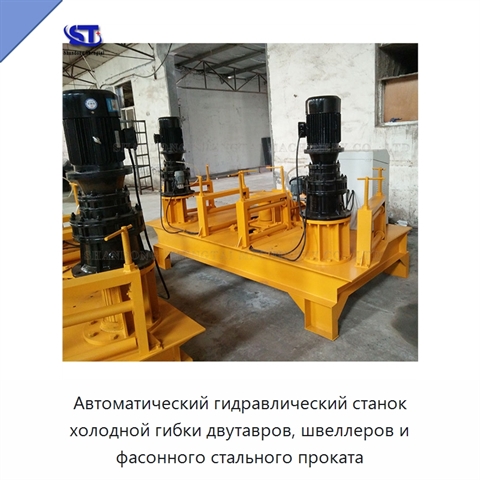

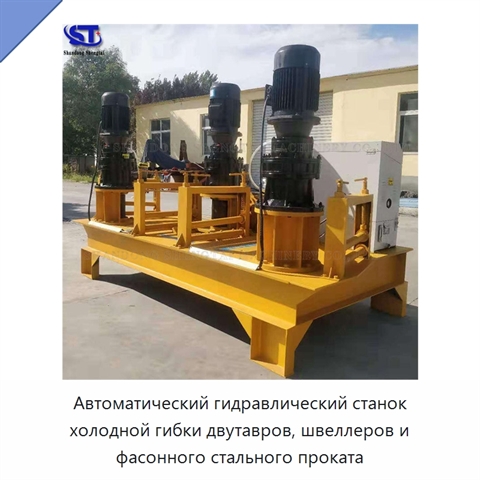

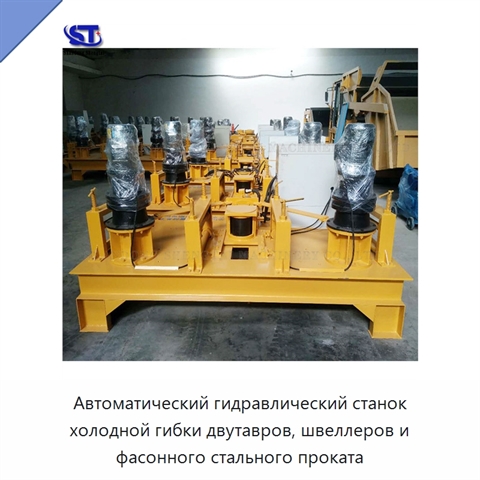

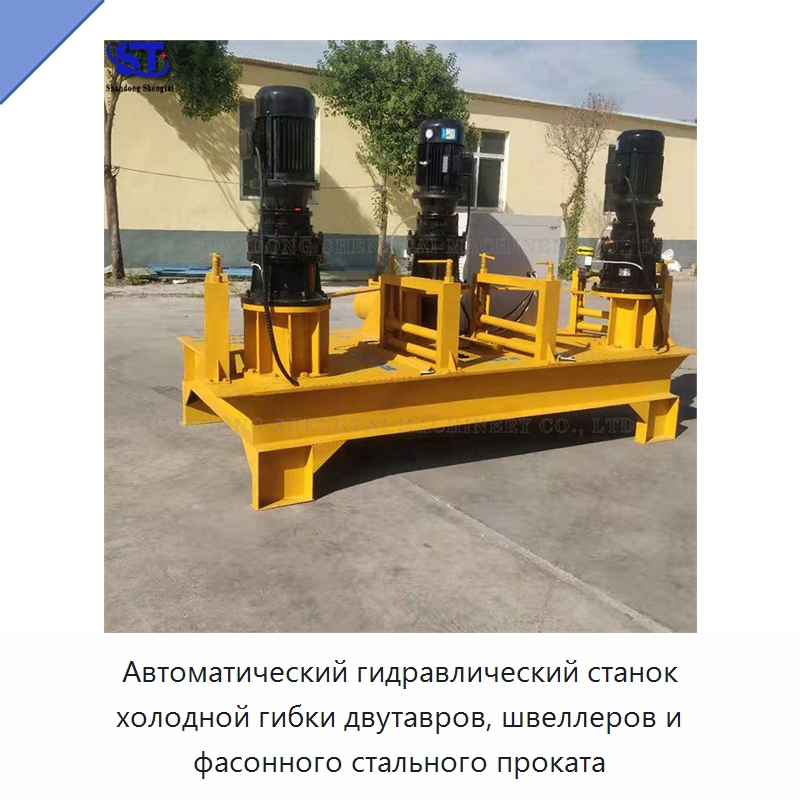

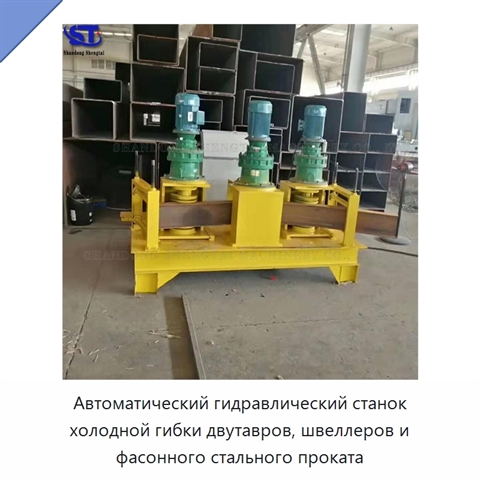

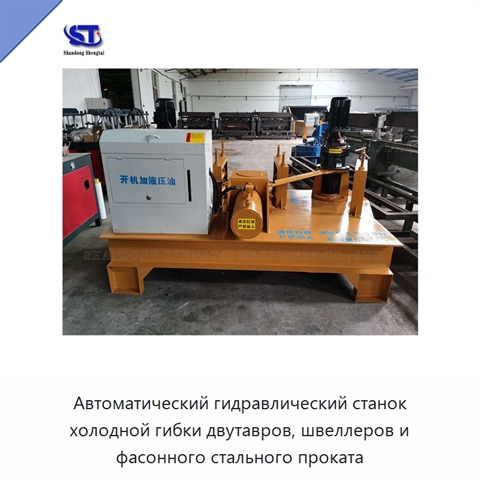

Автоматический гидравлический станок холодной гибки двутавров, швеллеров и фасонного стального проката

Автоматический гидравлический станок выполняет холодную гибку двутавров, швеллеров и фасонного стального проката. Гидросистема обеспечивает плавную передачу усилия, высокое давление и точное позиционирование, повышая точность обработки. Минимальный радиус гибки составляет 2 м, скорость выдвижения цилиндра — 8–15 мм/с, частота вращения приводного ролика — 7–10 об/мин. Давление в гидросистеме достигает 26 МПа, суммарная мощность равна 7,4 кВт, габаритные размеры станка — 2,4 × 1,5 × 1,4 м. Для работы двутавр устанавливают на станок до контакта с роликом, которому вращение передаётся через редуктор, после чего заготовку фиксируют прижимной рукояткой и запускают насосную группу. Электрогидравлический клапан и переключатель управляют перемещением рабочего цилиндра вперёд и назад. При выдвижении цилиндр прижимает профиль к опорным роликам и вызывает гибочную деформацию; подача выполняется участками по 10–15 мм. Затем основной двигатель перемещает профиль через роликовый узел, а повторение операций позволяет получить требуемый изгиб. Приводной и пассивный ролики изготовлены из специальных материалов и полностью термообработаны для снижения износа и предотвращения царапин на заготовке. Конструкция гидросистемы дополнена реверсивным выталкивающим устройством, обеспечивающим усиленное выталкивание и уменьшающим необходимость в частом обслуживании.
