Артикул: 208-939
Модель: ЕЗХА-93-7Т
Секция: Дополнительная

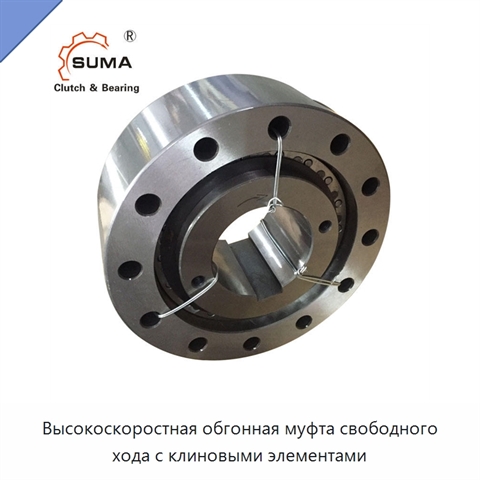

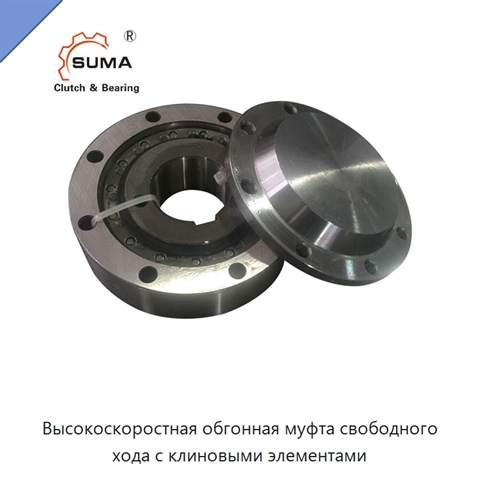

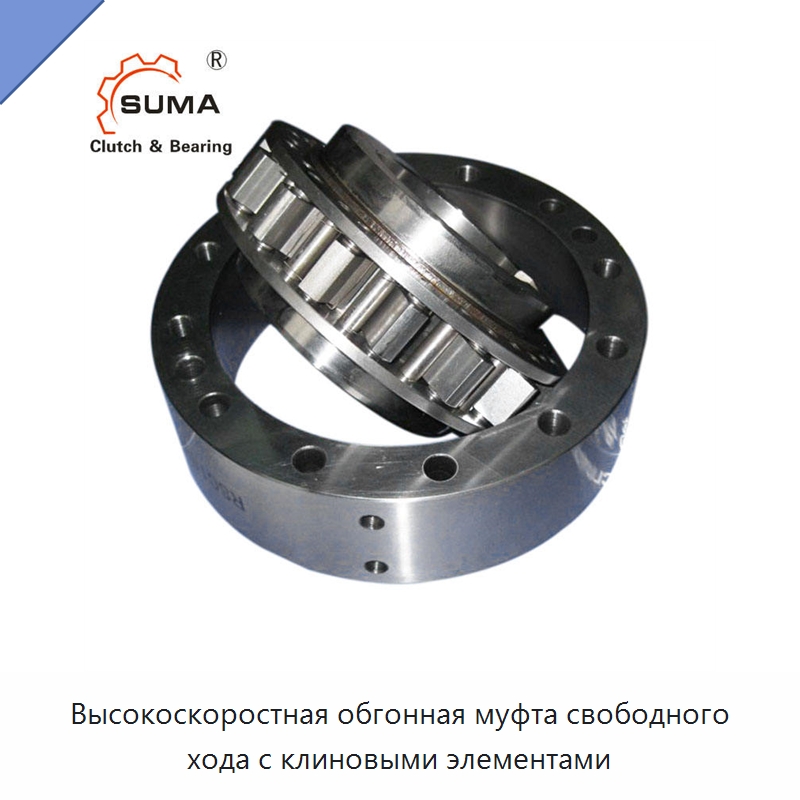

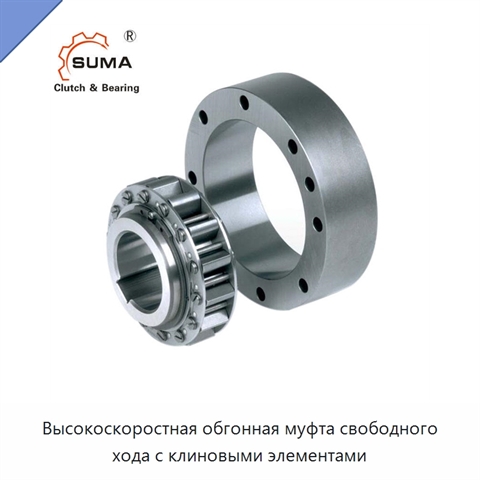

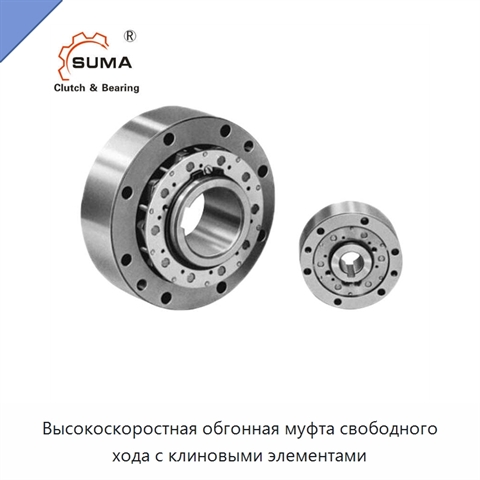

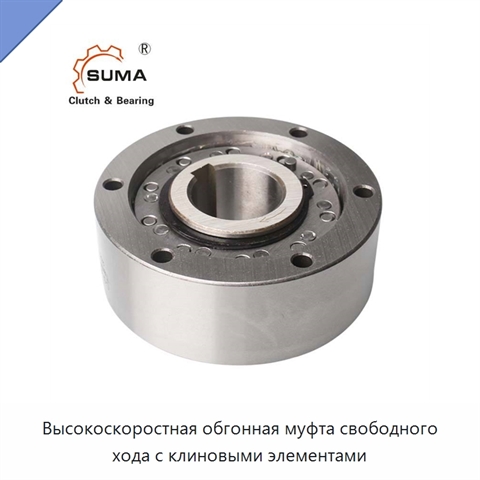

Высокоскоростная обгонная муфта свободного хода с клиновыми элементами
Высокоскоростная обгонная муфта свободного хода с клиновыми элементами центробежного отрыва рассчитана на крутящий момент 38250 Н·м. Диаметр отверстия составляет 240–240,0001 мм, наружный диаметр — 490–490,0001 мм, толщина — 105 мм, масса — 96 кг. Конструкция предусматривает вращение внутреннего кольца, при этом свободный ход выполняется только внутренним кольцом. Муфта не имеет собственной опоры: для обеспечения соосности внутреннего и наружного колец, а также для восприятия осевых и радиальных нагрузок необходимы подшипники. При монтаже соблюдают ограничения по соосности и биению. Максимальная скорость привода составляет 135 мин−1; минимальная и максимальная скорости свободного хода составляют 310 и 3100 мин−1 соответственно.
Задать вопрос Искать на Baidu
Какую задачу решает обгонная муфта с клиновыми элементами
Обгонная муфта свободного хода применяется как стопор обратного хода, а также в ползучих приводах при высокой скорости свободного хода и низкой скорости привода, не превышающей 135 мин−1.
Характеристики ЕЗХА-93-7Т
Модель (по базе 91Т)ЕЗХА-93-7Т
Диаметр отверстия240–240,0001 мм
Наружный диаметр490–490,0001 мм
Класс точностиp0 p4 p5 p6
Тип уплотненийгерметизированный
Типдругой тип
Обгонная муфта с клиновыми элементами изготавливается в различных исполнениях, типоразмерах и комплектациях. Технические характеристики ЕЗХА-93-7Т могут быть изменены под требования заказчика.
Дата последней проверки актуальности информации: 17.08.26
Производитель и характеристики проверены.
