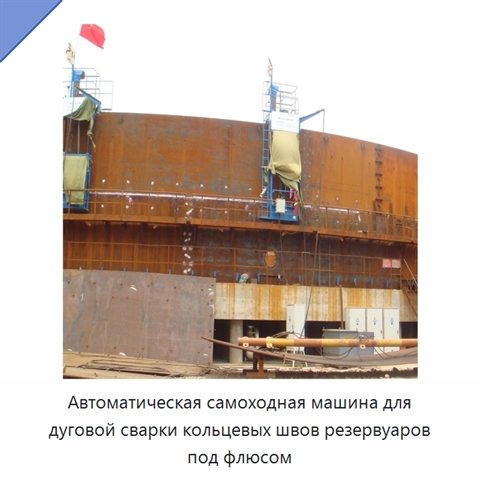

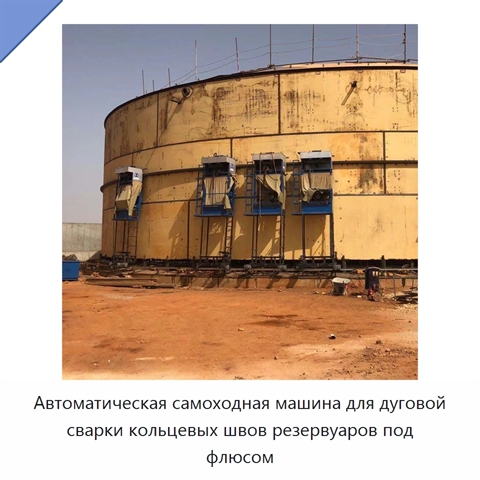

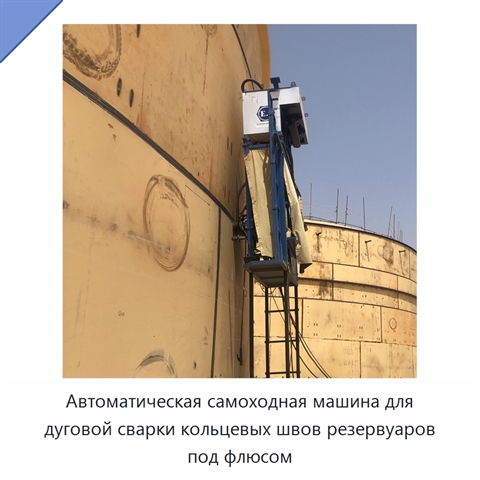

Автоматическая самоходная машина для сварки кольцевых швов резервуаров

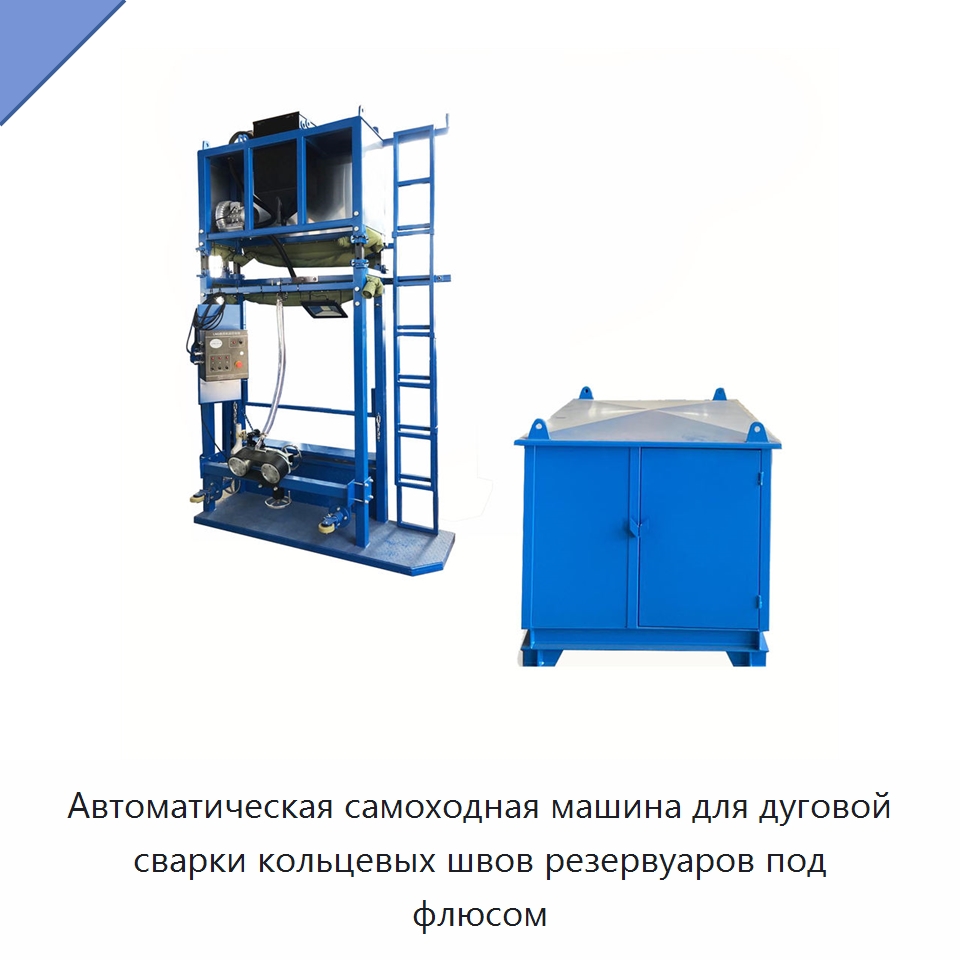

Автоматическая самоходная машина выполняет кольцевые стыковые швы резервуаров сваркой под флюсом. Она рассчитана на работу изнутри и снаружи при сооружении одностенных и двустенных резервуаров как снизу вверх, так и сверху вниз. Ходовая сварочная рама имеет закрытое огнестойкое, ветро- и дождезащищённое исполнение. Четыре стойки изготовлены из толстостенных квадратных стальных труб. Положение поперечной балки ходовых колёс относительно стоек регулируется для настройки рамы под условия сварки. Двухмоторный привод переменного тока обеспечивает перемещение со скоростью 50–2900 мм/мин и быстрый реверс. Скорость можно предварительно задать; её значение отображается на цифровом светодиодном индикаторе. Направляющее колесо оснащено телескопическим регулятором усилия прижатия или расстояния. Вакуумная система возврата флюса снабжена первичным сепаратором вместимостью 50 кг, канатом длиной 20 м и предохранительным концевым выключателем. Механизм подачи сварочной проволоки работает со скоростью 0,2–3 м/мин, а масса устанавливаемой проволоки составляет 25 кг. Протяжный механизм смонтирован непосредственно с горелкой. Натяжение и правка проволоки регулируются вручную; штатная конструкция использует один ролик на подшипнике. Положение горелки регулируется ручными маховиками с винтовыми поперечными салазками: на 75 мм по вертикали и на 50 мм вперёд и назад. Угол горелки настраивается в диапазоне 0° ± 7,5°. Лазерный указатель служит ориентиром при сварке. Органы управления позволяют регулировать сварочный ток, скорость подачи проволоки и напряжение, а также управлять началом и завершением дуги. Диапазон индикации цифрового амперметра составляет 0–1000 А, цифрового вольтметра — 0–60 В. Переключатель направления имеет положения «влево», «стоп» и «вправо»; предусмотрены независимое перемещение и непрерывное движение при сварке. Кнопка аварийной остановки отключает питание и управление сваркой всей машины. Внутри рамы проложен комплект соединительных кабелей и шлангов. Электрораспределительный шкаф управления и отсек для сварочного источника полностью закрыты и изготовлены из профильной и листовой стали. Габариты машины составляют 1460 × 988 × 2760 мм, масса брутто — 800 кг.
