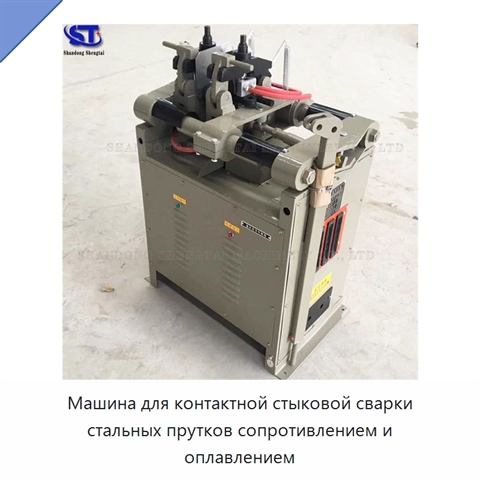

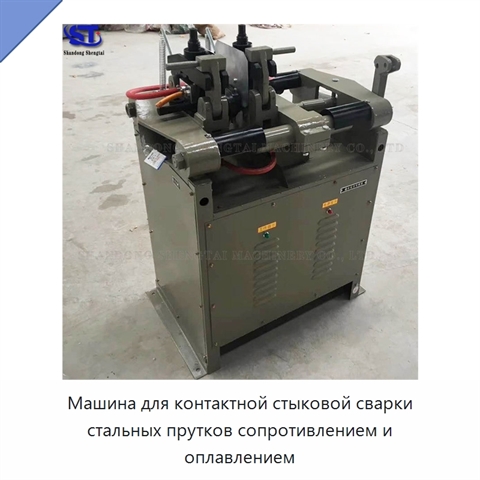

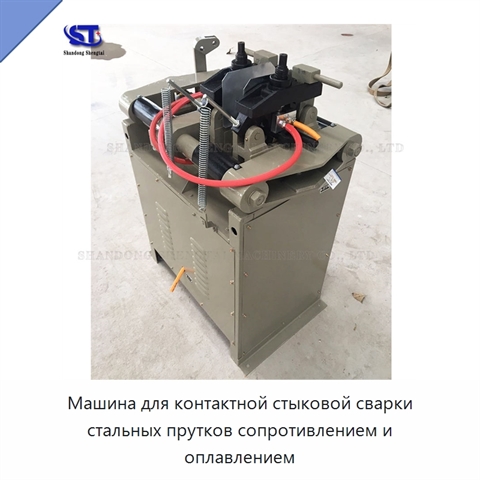

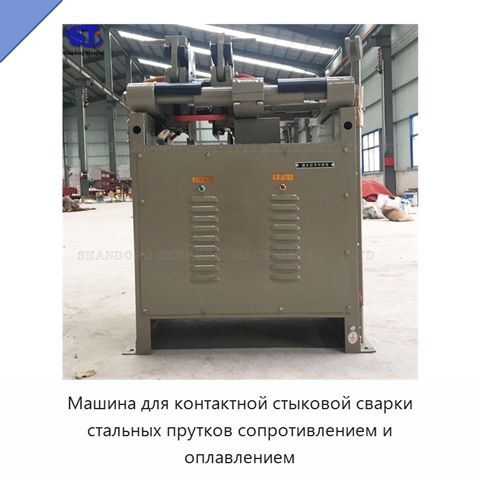

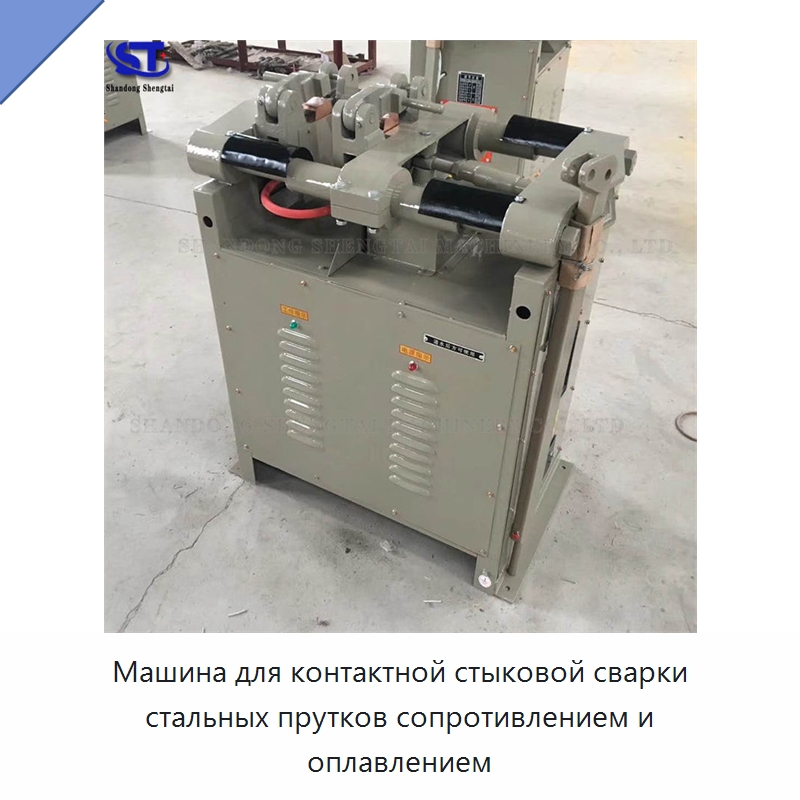

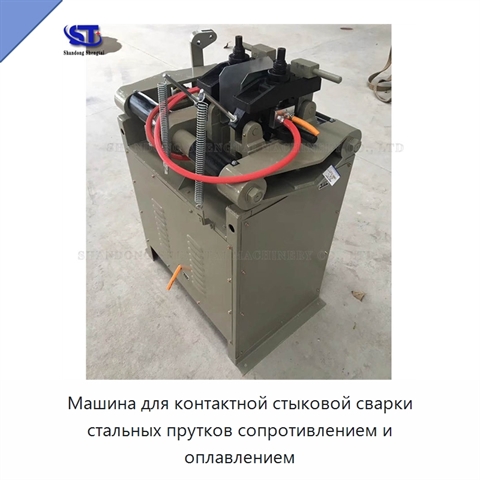

Машина для контактной стыковой сварки стальных прутков сопротивлением и оплавлением

Машина выполняет контактную стыковую сварку сопротивлением и стыковую сварку оплавлением деталей из низкоуглеродистой стали или цветных металлов. Заготовка при сварке размещается горизонтально: левый зажим закреплён неподвижно, а правый может перемещаться. Медный электрод установлен на зажиме, соединён с медной шиной вторичной обмотки трансформатора и охлаждается водой. Конструкция зажимов обеспечивает надёжную фиксацию заготовок в форме прутков, пластин, полос и колец. Верхние губки изготовлены из стали, а нижние — из медного сплава; такое сочетание образует токопроводящий путь. Номинальная мощность составляет 100 или 150 кВ·А, первичное напряжение — 380 В, продолжительность нагрузки — 20 %. Диапазон регулирования вторичного напряжения составляет 4,5–7,6 или 7,04–11,5 В. Число ступеней регулирования равно 8, номинальный уровень настройки — 7. Максимальное усилие ковки составляет 40 или 50 кН, максимальное расстояние между губками — 70 мм, ход подачи — 40–50 или 50 мм. Производительность достигает 30 сварок в час при расходе охлаждающей воды 400 л/ч. Масса составляет 478 или 550 кг. Габариты: длина 1770 мм, ширина 655 мм, высота 1230 мм.
